TPS1H100-Q1 – интеллектуальный ключ повышенной надежности

TPS1H100-Q1 представляет собой полностью защищенный одноканальный интеллектуальный ключ верхнего уровня со встроенным мощным транзистором и схемой накачки заряда. Полная диагностика и высокоточное измерение тока позволяют осуществлять интеллектуальное управление нагрузкой. Схема включения TPS1H100 показана на рисунке 1. Функция программирования порога ограничения тока значительно повышает надежность всей системы. Микросхемы производятся в двух версиях: с логическим выходом состояния ключа и с линейным выходом датчика тока. Эти выходы могут переводиться в высокоимпедансное состояние для опроса нескольких ключей микроконтроллером. Выход индикации состояния ключа TPS1H100A может находится в двух положениях: H (высокий уровень), когда устройство функционирует нормально, и L (низкий уровень) при аварийной ситуации. У TPS1H100B выход, кроме аварийных ситуаций, показывает величину тока через нагрузку (рисунок 2).

Величину порога ограничения выходного тока можно запрограммировать внешним резистором. Ограничение выходного тока позволяет избежать стрессовых токов при включении нагрузки или коротком замыкании. Ключи соответствуют наиболее жестким требованиям автомобильного стандарта AEC-Q100-012, определяющего надежность работы в условиях короткого замыкания. Для TPS1H100-Q1 допускается более одного миллиона циклов КЗ.

TPS1H100-Q1 может применяться для коммутации разнообразных резистивных, индуктивных и емкостных нагрузок, в том числе нагревательных элементов, электродвигателей, реле, соленоидов. Ими можно заменить предохранители и электромеханические реле.

Основные технические характеристики и возможности

Входное напряжение: 3,5…40 В
Номинальный ток: 4 А
Максимальный ток: 5 А
Максимальное сопротивление открытого ключа: 100 мОм
Рабочая температура перехода: -40…150°C
Низкий ток собственного потребления (StandBy): менее 500 нА
Совместимость входов управления микроконтроллером с логикой 3,3 и 5 В
Высокая точность измерения тока: ±30 мА при 1 А, ±2,5 мА при 25 мА
Регулировка ограничения выходного тока: ±20% при > 500 мА, ±14% > 1,6 А
Выход диагностики: TPS1H100A – открытый сток, TPS1H100B – аналоговый выход с индикацией состояния и линейного выхода датчика тока
Защита от короткого замыкания, перегрузки, пониженного напряжения питания, перегрева, обратных скачков напряжения на выходе, пропадания питания или земли, неправильной полярности;
Миниатюрный корпус: HTSSOP-14

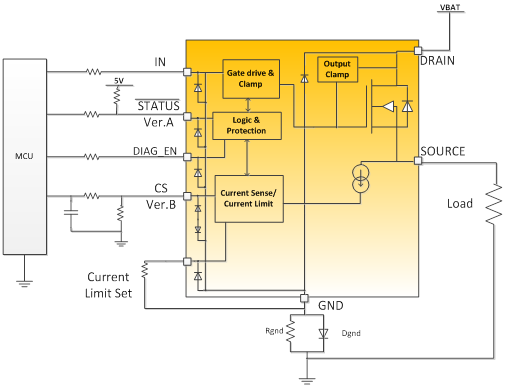

Рисунок 1. Схема включения TPS1H100

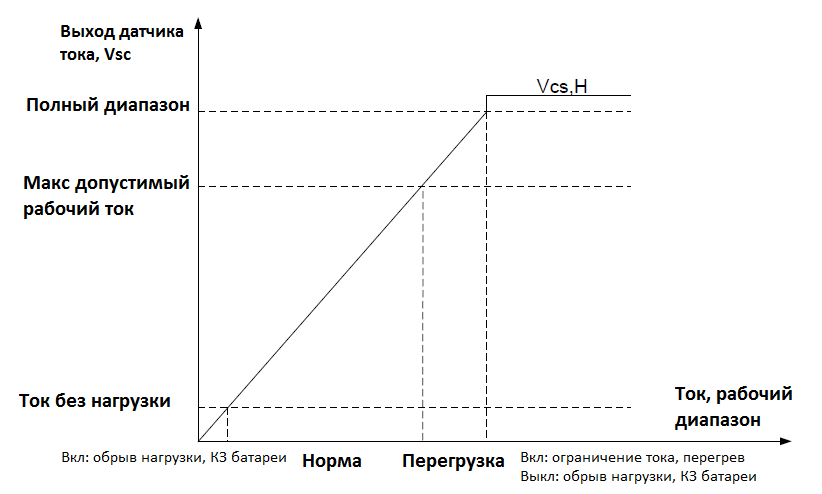

Рисунок 2. Состояние выхода диагностики от выходного тока для TPS1H100B
