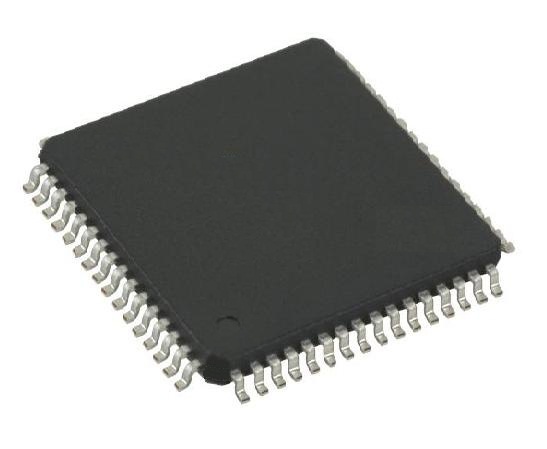

LTC7871ILWE#PBF / Analog Devices
Не поставляется
Двунаправленный контроллер понижающего или повышающего импульсного преобразователя LTC7871.
Контроллер LTC7871 обладают уникальной 6-фазной архитектурой, которая позволяет осуществлять динамическое регулирование максимального тока, подаваемого в любом направлении и поддерживать требуемое напряжение на выходе. Эти контроллеры имеют интерфейс SPI, поддерживают режим работы с прерывистыми (DCM) или непрерывными (CCM) токами, осуществляют мониторинг напряжений на шинах VHIGH к VLOW и токов в катушках индуктивности, обладают защитой от перегрузки по току. Устройства доступны в корпусе LQFP-64 с теплоотводящей подложкой размером 10х10 мм.
Технические харатеристики:
- Диапазон напряжения на шине VHIGH: 6…100 В;
- Диапазон напряжения на шине VLOW: 1.2…60 В;
- КПД до 98%;
- Частота синхронизации: 60…750 кГц;
- Температурная стабильность напряжения: ±1 %;
- Поддержка мультифазной работы нескольких ИС: до 24 фаз;
- Корпус с улучшенной теплопроводностью с малым тепловым сопротивлением LQFP-64
Корпус —, Тип преобразователя Дунаправленный, повышающий/понижающий , Режим преобразования Current Mode , Входное напряжение, min 6 В, Входное напряжение, max 100 В, Выходное напряжение, min 1.2 В, Выходное напряжение, max 60 В, Кол-во выходов 6 , Частота преобразования, min 70 Гц, Частота преобразования, max 710 Гц, Встроенные возможности Multi-topology, SPI , Примечание Switching Controller, Current-mode, 780kHz Switching Freq-Max, CMOS, PQFP64 , Рабочая температура -40 °C, Рабочая температура 125 °C
Характеристики
-
Корпус—
-
Тип преобразователяДунаправленный, повышающий/понижающий
-
Режим преобразованияCurrent Mode
-
Входное напряжение, min6 В
-
Входное напряжение, max100 В
-
Выходное напряжение, min1.2 В
-
Выходное напряжение, max60 В
-
Кол-во выходов6
-
Частота преобразования, min70 Гц
-
Частота преобразования, max710 Гц
-
Встроенные возможностиMulti-topology, SPI
-
ПримечаниеSwitching Controller, Current-mode, 780kHz Switching Freq-Max, CMOS, PQFP64
-
Рабочая температура-40 °C
-
Рабочая температура125 °C
