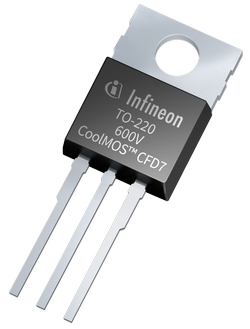

IPA60R170CFD7XKSA1 / Infineon
Не поставляется
MOSFET, N-CH, 600V, 8A, TO-220FP
Транзисторы CoolMOS CFD7 SJ 600V – это новое семейство MOSFET с интегрированным быстрым диодом. Транзисторы CFD7 являются дальнейшим развитием семейства CFD2. ОНи имеют уменьшенный заряд затвора, заряд восстановления диода (Qrr) на 69% ниже, а также самое низкое время обратного восстановления (trr) для аналогичных продуктов в отрасли.
Особенности CoolMOS CFD7:
- Ультрабыстрый антипараллельный диод;
- Наименьший в своей категории заряд восстановления диода;
- Улучшенные параметры диода dv/dt и diF/dt;
- Самый низкий FOM=RDS(on)*QG и EOSS;
- Наивысшая надежность для резонансных топологий;
- Высокая удельная мощность;
- Наилучший КПД в идентичных приложениях.
Характеристики IPA60R170CFD7XKSA1
Корпус: TO-220 FullPAK
RDS(on), Ом: 170
ID, А: 8
ID имп., А: 51
QG, нКл: 28
Корпус TO220FP , Конфигурация и полярность N , Максимальное напряжение сток-исток 650 В, Ток стока номинальный при 25°C 8 А, Сопротивление открытого канала (мин) 170 мОм, Сопротивление открытого канала при диапазоне Uзатв(ном), max 170 мОм, Диапазон номинальных напряжений затвора, min 10 В, Диапазон номинальных напряжений затвора, max 10 В, Максимальное напряжение затвора 20 В, Заряд затвора 28 нКл, Рассеиваемая мощность 26 Вт, Ёмкость затвора 1 199 пФ, Особенности CoolMOS CFD7
Характеристики
-
КорпусTO220FP
-
Конфигурация и полярностьN
-
Максимальное напряжение сток-исток650 В
-
Ток стока номинальный при 25°C8 А
-
Сопротивление открытого канала (мин)170 мОм
-
Сопротивление открытого канала при диапазоне Uзатв(ном), max170 мОм
-
Диапазон номинальных напряжений затвора, min10 В
-
Диапазон номинальных напряжений затвора, max10 В
-
Максимальное напряжение затвора20 В
-
Заряд затвора28 нКл
-
Рассеиваемая мощность26 Вт
-
Ёмкость затвора1 199 пФ
-
ОсобенностиCoolMOS CFD7
