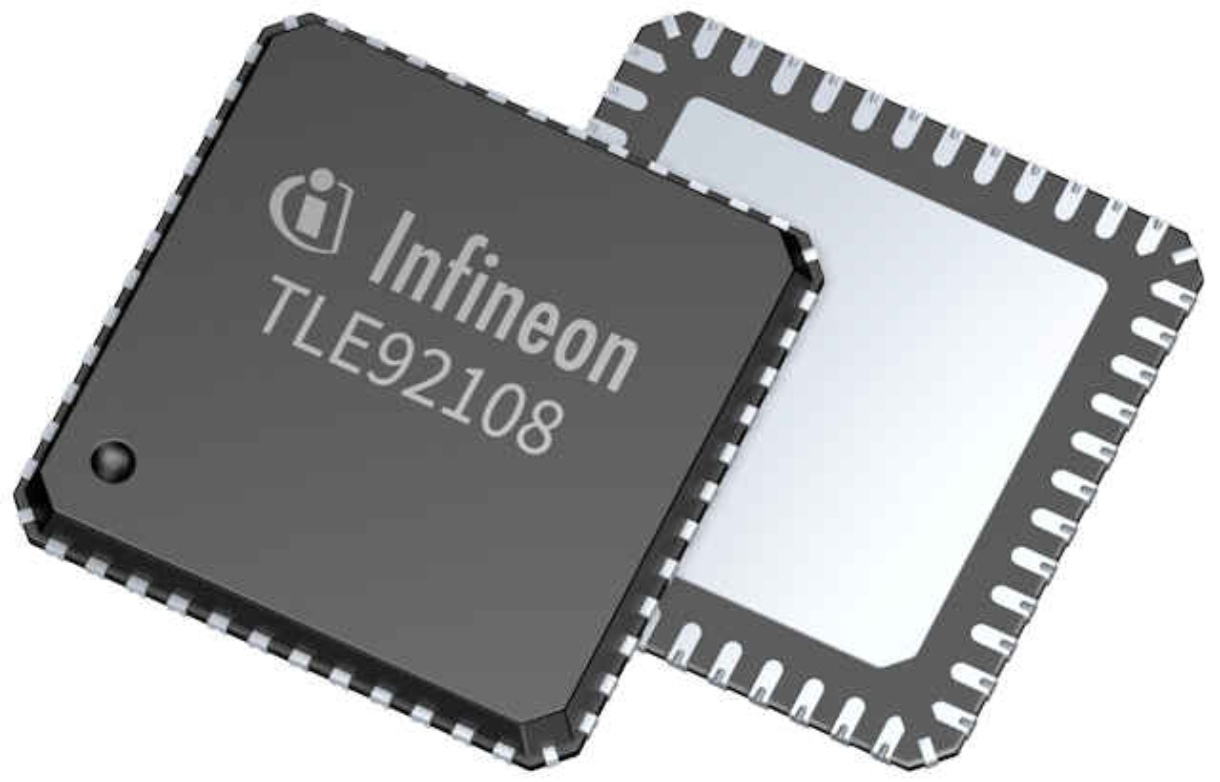

Драйверы Infineon TLE92108-23xQX Multi-MOSFET предназначены для управления электродвигателями постоянного тока и соленоидами. Микросхема содержит восемь полумостов (16 N-канальных MOSFET), логический узел, систему питания и 2 шунтовых усилителя. Конфигурирование и управление полумостами производится по SPI-интерфейсу. Также по интерфейсу передается диагностическая информация о напряжении питания, напряжении повышающего преобразователя, предупреждение о температуре и состоянии отключения при перегреве.

Особенности:

• Адаптивное управление затвором MOSFET для улучшения электромагнитного излучения и снижения потерь при переключении в режиме ШИМ;
• 2 усилителя для измерения тока (нижнее или верхнее плечо, двунаправленные) с регулируемым усилением;
• 24-битный SPI;
• Встроенный двухступенчатый повышающий преобразователь на переключаемых конденсаторах;
• Мониторинг напряжения исток-сток для обнаружения короткого замыкания;
• Контроль тока для обнаружения короткого замыкания;
• Предупреждение о перегреве;
•  Отключение при перегреве;
• Сторожевой таймер;
• Подробная диагностика выключенного состояния (обрыв цепи нагрузки, короткое замыкание на аккумулятор или землю) по SPI;
• 3 входа ШИМ (до 25 кГц);
• Наименьшее в своем классе потребление тока в спящем режиме;
• Автомобильная квалификация AEC Q-100;
• Температура перехода (Tj): -40…+150 °С;
• Корпус: PG-VQFN-48 (7х7 мм)
