Плата расширения RS485 Board [5V]

RS485 Board [5V] – плата расширения позволяет добавить трансивер RS485 в ваше приложение. Плата разработана и изготовлена на основе микросхемы MAX485 (SP485). На плате установлен клеммник и разъемы для поддержки нескольких коммуникационных интерфейсов. Питание изделия осуществляется от источника 5 В.

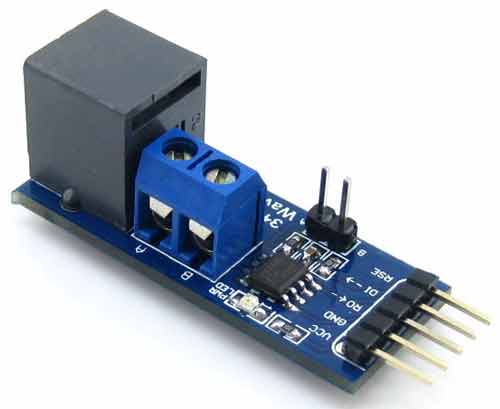

Рис. 1. RS485 Board [5V]. Общий вид

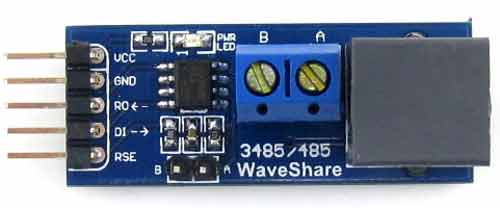

Рис. 2. RS485 Board [5V]. Вид сверху

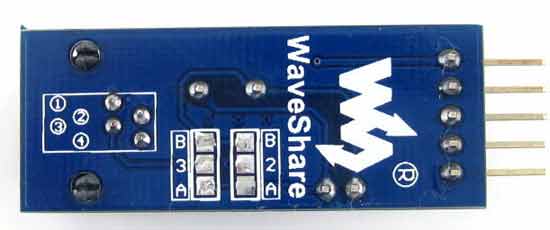

Рис. 3. RS485 Board [5V]. Вид снизу

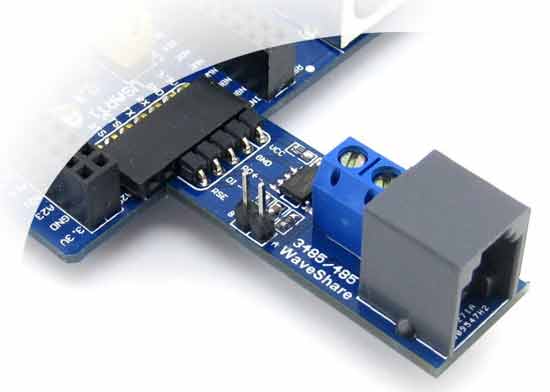

Рис. 4. RS485 Board [5V] подключена к плате приложения

Рис. 5. Схема принципиальная электрическая  RS485 Board [5V]

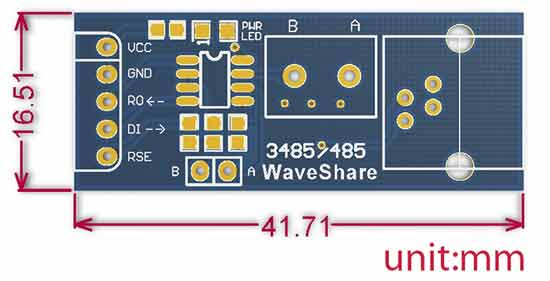

Рис. 6. Размеры платы RS485 Board [5V]

Отличительные особенности:

• трансивер MAX485 (SP485);
• интерфейс управления;
• коммуникационный интерфейс.

Руководство пользователя, демонстрационные примеры и др.  можно найти на сайте производителя.
