Интегральные датчики тока, устойчивые к внешним магнитным полям

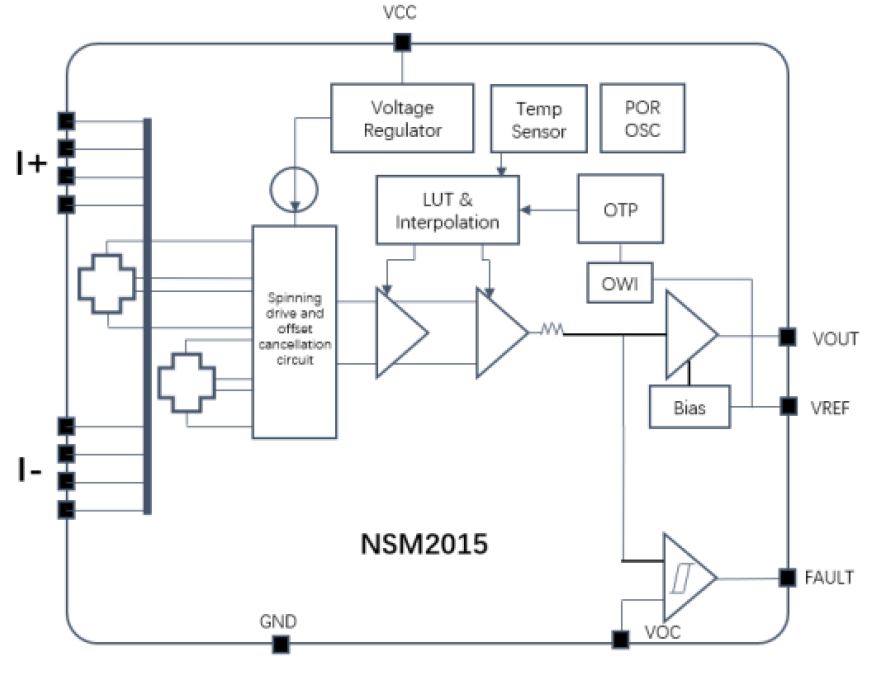

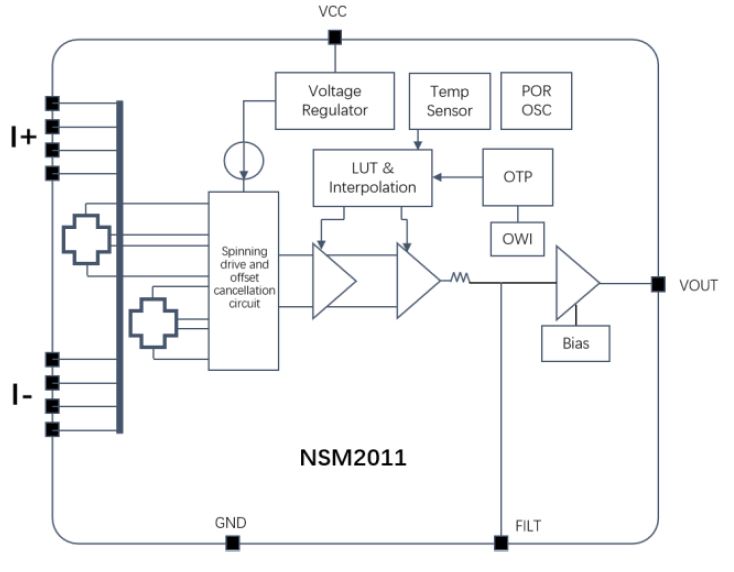

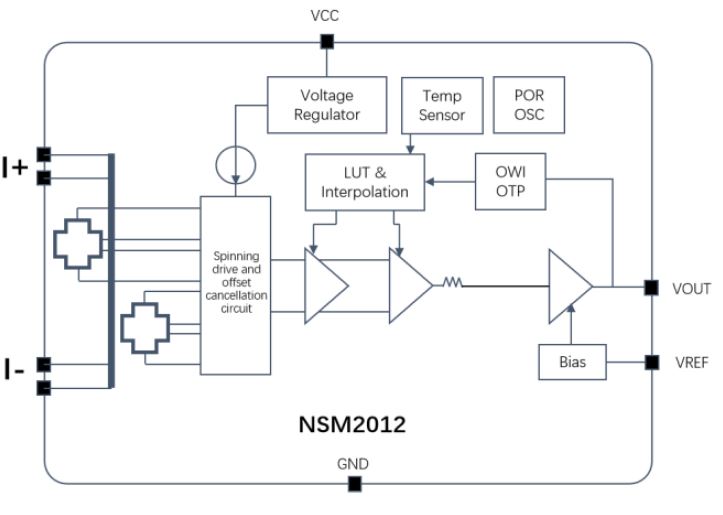

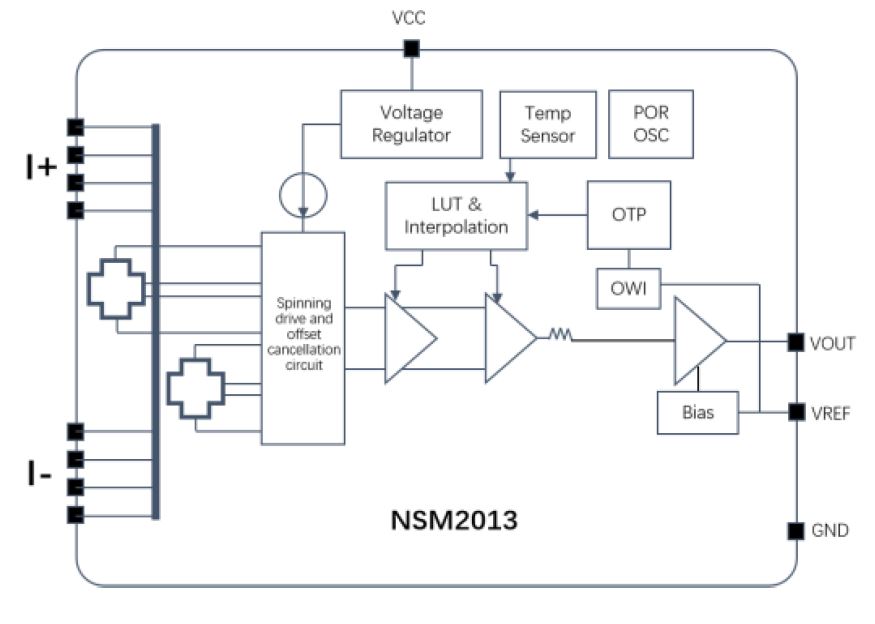

Компания NOVOSENSE предлагает интегральные датчики тока на эффекте Холла семейства NSM201x для измерения тока до 100 А. Встроенная в корпус измерительная силовая шина с очень низким сопротивлением (0.85 или 1.2 мОм) снижает тепловые потери. Инновационная технология изоляции NOVOSENSE и конструкция прибора позволяют получить высокий уровень изоляции при измерении тока, протекающего через внутреннюю шину. Дифференциальная пара датчиков Холла (рис. 1-4) обеспечивает высокую устойчивость к внешним магнитным полям. В то же время приборы имеют чрезвычайно высокое выдерживаемое напряжение изоляции и стабильность в течение всего срока службы. Благодаря внутреннему алгоритму температурной компенсации и заводской калибровке, эти датчики тока обладают высокой точностью во всем рабочем диапазоне температур, и заказчику не требуется выполнять вторичное программирование или калибровку.

В зависимости от модели датчики имеют логометрический выход или фиксированный, не зависящий от напряжения питания, которое может быть 3.3 или 5 В. Повысить точность измерений помогает использование фиксированного выхода VOUT и опорного напряжения VREF в псевдодифференциальном режиме для входов последующего АЦП. NSM2015 имеет компаратор с выходом FAULT для обеспечения индикации перегрузки по току с настройкой порога срабатывания.

Токовые датчики NSM201x могут применяться в источниках питания, промышленных инверторах, электротранспорте, беспилотных летательных аппаратах, солнечной энергетике.

Технические параметры:

Сопротивление первичной шины: 0.85, 1.2 мОм;
Широкая полоса пропускания: 240, 320, 400 кГц;
Малое время отклика: 1.5, 2.2 мкс;
Точное измерение тока: ±2%;
Компенсация внешних полей рассеяния;
Высокий уровень изоляции UL62368-1 (VISO): 3000, 5000 В СКЗ;
Максимальный импульсный ток IEC61000-4-5 (Isurge): 13 кА;
Помехозащищенность (CMTI): 100 В/нс;
Индекс сравнительного отслеживания CTI: не менее 600;
Расстояние утечки/зазор: SOIC8 - 4 мм, SOIC16 - 8 мм;
Инновационная технология NOVOSENSE «Spin Current» делает температурный дрейф смещения очень малым;

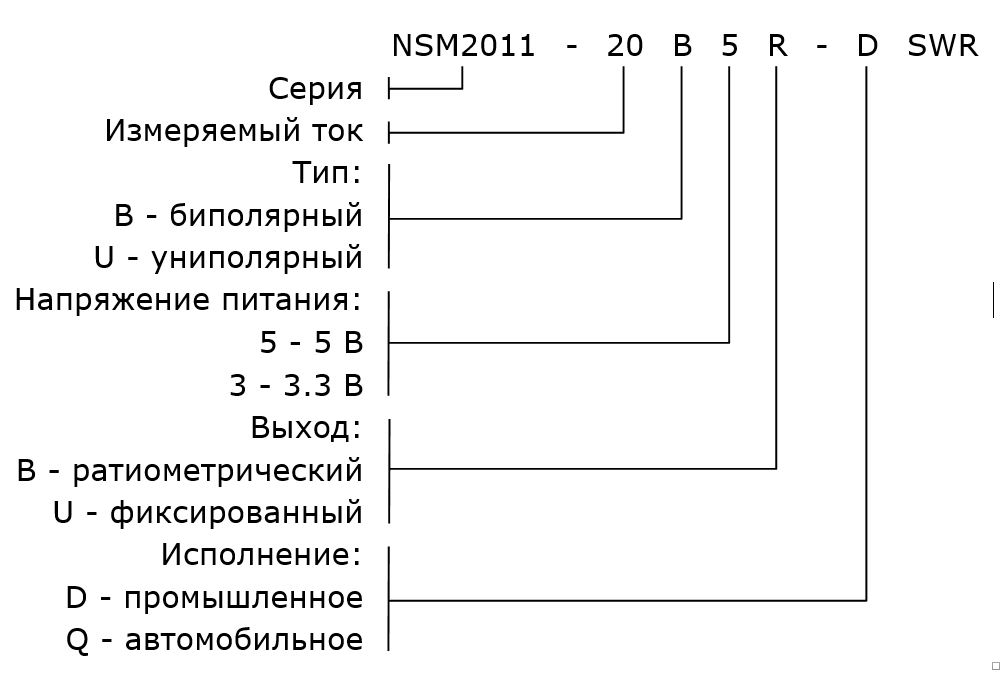

Тип выхода: логометрический (ратиометрический) или фиксированный;
Рабочая температура: -40...125 °C;
Корпус: SOIC8 (NSM2012), SOIC16-300 (NSM2011/2013/2015);
Сертификация безопасности: UL62368/EN62368;
Соответствие ROHS
