Grid-EYE – матричные сенсоры ИК-диапазона
Сенсоры инфракрасного диапазона AMG88 Panasonic Grid-EYE имеют 64 термоэлемента в виде матрицы 8x8, фиксирующие инфракрасное излучение нагретых объектов. Grid-EYE позволяет обнаруживать, определять положение и направление движения людей и животных независимо от условий окружающего освещения. Встроенный кремниевый объектив обеспечивает угол обзора 60° по вертикали и горизонтали. Полученные данные можно передавать по интерфейсу I²C с частотой 1 или 10 кадров в секунду. Диапазон измеряемых температур 0…80°С для AMG88x3 или -20…+100°С для AMG88x4.
Возможные области применения датчиков семейства AMG88:
- Безопасность: детектор движения; подсчет посетителей, обнаружение нескольких лиц;
- Медицинские системы: обнаружение движения, тепловидение, контроль наличия и положения пациентов;
- Управление освещением: обнаружение движения;
- Измерение температуры в промышленности: управление и контроль промышленных процессов, бесконтактное измерение температуры.
Технические характеристики:
- Размеры: 11,6 x 4,3 x 8,0 мм;
- Рабочее напряжение: 3,3 В (AMG883x) или 5,0 В (AMG885x);
- Потребление тока: тип. 4,5 мА (нормальный режим); 0,8 мА (режим ожидания), 0,2 мА (спящий режим);
- Температурный диапазон измерительного объекта:
- с высоким коэффициентом усиления AMG88x3: 0…+80°C,
- с низким коэффициентом усиления AMG88x4: -20…+100°C;
- Поле зрения: 60° (вертикальное и горизонтальное);
- Количество пикселей: 64 (8 x 8);
- Внешний интерфейс: I²C;
- Частота кадров: 1 или 10 кадров/с;
- Погрешность температуры, тип.: ± 2,5°C (AMG88x3); ± 3°C (AMG88x4)

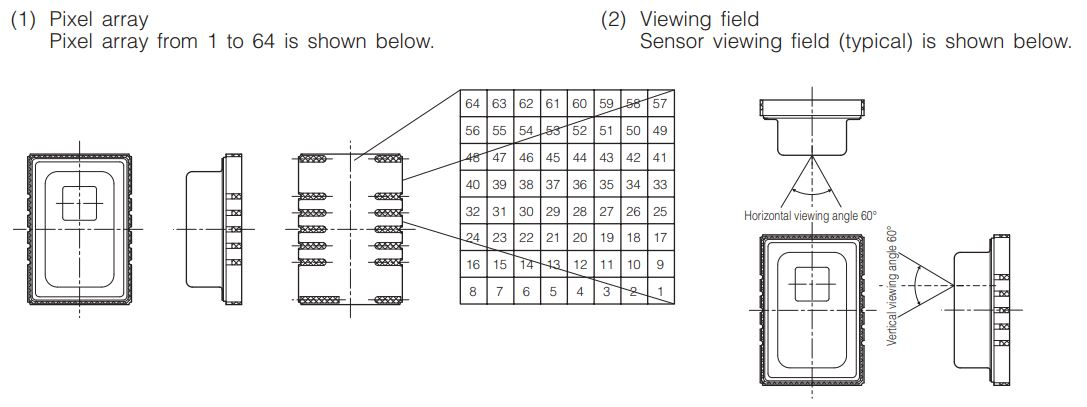

Рисунок 1. Зона чувствительных элементов и углы обзора
