Устройство для ремонта и тестирования компьютеров – POST Card PCI KIT BM9222

Устройство KIT BM9222 применяется для диагностики неисправностей при ремонте и модернизации компьютеров типа IBM PC (или совместимых с ним).

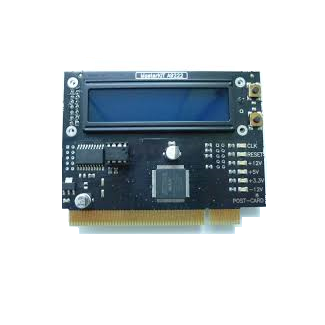

Устройство для ремонта и тестирования компьютеров – POST Card PCI BM9222, предлагаемое компанией «Мастер Кит», представляет собой плату расширения компьютера, которая должна быть установлена в любой свободный PCI слот (33 МГц).

Плата POST Card PCI KIT BM9222 предназначена для отображения POST кодов, генерируемых BIOSсм компьютера, в удобном для пользователя виде. Визуализация результатов тестирования компьютера производится POST Card PCI BM9222 путём вывода на ЖК-дисплей отображающий одновременно POST код в шестнадцатеричном виде и через тире тип BIOS'а (в первой строке) и его текстовую расшифровку(бегущая вторая строка), устройство поддерживает русский язык.

Группа светодиодов на лицевой стороне платы производит индикацию сигналов PCI шины (RST -сигнал сброса PCI, CLK -тактовый сигнал PCI) и наличия напряжений питания PCI шины: +5V, +12V, -12V, +3,3V.

Благодаря устройству для ремонта и тестирования компьютеров POST Card PCI BM9222 можно быстро устранить неисправность, определив её по POST-коду и заменить проблемный блок на рабочий.

KIT BM9222 позволяет диагностировать материнские платы Intel, VIA, SIS, NVidia, адрес диагностического порта которых соответствует 0x0080h. Если Вам неизвестен адрес диагностического порта проверяемой материнской платы, пожалуйста, обратитесь к ее инструкции или к ее производителю для получения такой информации.

Технические характеристики

Напряжение питания: +5 В.

Ток потребления, не более: 100 мА.

Частота шины PCI: 33 МГц.

Адрес диагностического порта: 0х0080h

Индикация POST кодов: на ЖК-дисплее в две строки по 16 символов (первая строка - POST-код в шестнадцатеричном виде и через тире - тип БИОСа, вторая строка - описание ошибки в виде бегущей строки).

Индикация сигналов PCI шины: светодиоды на лицевой стороне платы - RST (сигнал сброса PCI) и CLK (тактовый сигнал PCI).

Индикаторы наличия напряжений питания PCI шины: +5V, +12V, -12V, +3,3V.

Совместимость с материнскими платами чип-сетах: Intel, VIA, SIS.

Тип измеритель
