KIT NM0103 / Мастер Кит

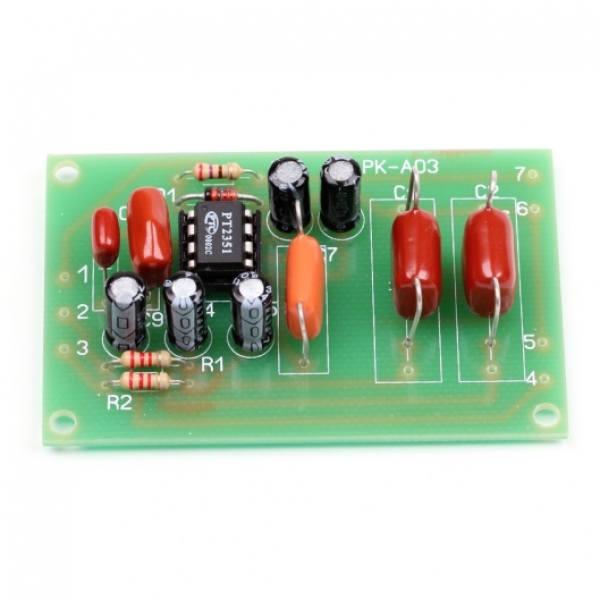

Набор для пайки KIT NM0103 - фильтр низких частот для сабвуфера [ФНЧ].
Компоненты, входящие в состав данного позволяют собрать ФНЧ с частотой среза 60Гц или 80Гц по желанию пользователя. Радиоконструктор предназначен для детей старшего школьного возраста, а также радиолюбителей любой квалификации.

Фильтр построен на специализированной микросхеме PT2351. Сигналы правого и левого каналов поступают на буферные усилители микросхемы через резисторы R1, R2 и суммируются в смесителе. Суммарный сигнал правого и левого каналов поступает на фильтр Саллена-Ки третьего порядка. С выхода фильтра, через разделительный конденсатор С9 сигнал поступает на вход усилителя сабвуфера. Микросхема питается от параметрического стабилизатора VD1, R3, C6.

Характеристики:

• Частота среза: 60 (80) Гц;
• Крутизна спада: 18 дб/окт;
• Коэффициент нелинейных искажений: 0.1 %;
• Отношение сигнал/шум: -82 дБ (невзвешенное);
• Коэффициент усиления: 10 дБ;
• Максимальное выходное напряжение: 2.8 В;
• Входное сопротивление: 100 кОм;
• Напряжение питания: 12 В;
• Потребляемый ток: 10 мА;
• Размеры: 64x41x18 мм
