NM2042/BM2042 Усилитель НЧ 140 Вт TDA7293, Hi-Fi

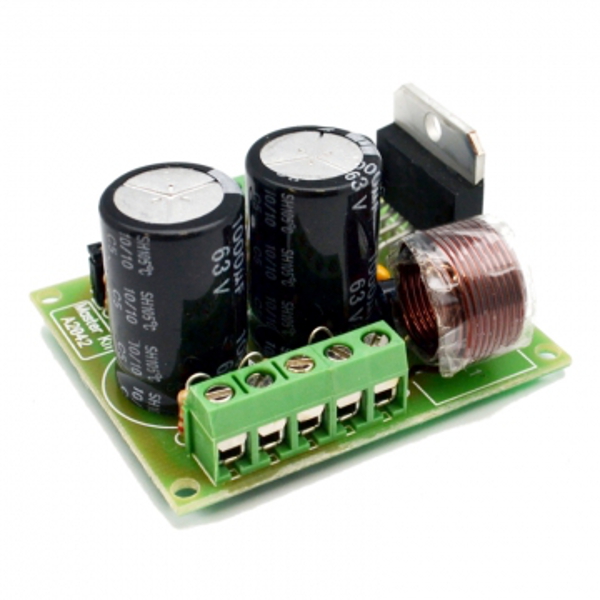

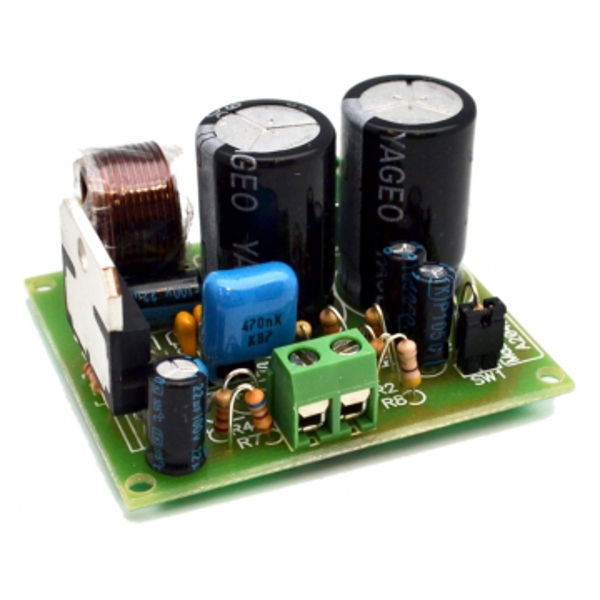

Устройство KIT BM2042 (набор для сборки KIT NM2042), представляет собой одноканальный Hi-Fi усилитель низкой частоты, мощностью 140 Вт.

Модуль KIT BM2042, собранный на микросхеме TDA7293, спроектирован как усилитель общего применения класса АВ. Устройство KIT BM2042, благодаря применению TDA7293, имеет широкий диапазон питающих напряжений от +/- (12 до 50) В. Следует отдельно отметить, что двуполяное питание усилителя KIT BM2042, уменьшает количество элементов его обвязки и обеспечивает отсутствие постоянного напряжения на выходах усилителя, что делает устройство более надежным, однако несколько усложняет конструкцию блока питания. Кроме того двуполярное питание позволяет существенно улучшить качество усиления (а следовательно качество воспроизведения звука) за счет применения полумостовой схемы оконечного каскада усилителя.

За счет использования полевых транзисторов на выходе, TDA7293 позволяет подключать в параллель несколько усилителей модели KIT BM2042, что делает возможным согласование полученной конструкции с низкоомной нагрузкой (менее 4 Ом). При монтаже устройства, микросхеме TDA7293 необходимо обеспечить теплоотвод.

Усилитель KIT BM2042 имеет «мягкий» старт при включении питания, за счет наличия режима MUTE/ST-BY.

Устройство KIT BM2042 (набор для сборки KIT NM2042), предлагаемое компанией «Мастер Кит», устанавливается в сабвуферы и используется для создания активных акустических систем или в качестве модулей для сборки мощных многоканальных усилителей.

Технические характеристики.

Напряжение питания, двухполярное: +/- (12 - 50) В.

Пиковое значение выходного тока: 10 А.

Ток в режиме покоя: 30 мА.

Ток в режиме MUTE/ST-BY: 0,5 мА.

Выходная мощность, при Uп = +/- 30 В, Rн = 4 Ом, и Кг = 1 %: 80 Вт.

Выходная мощность, при Uп = +/- 45 В, Rн = 8 Ом, и Кг = 10 %: 140 Вт.

Выходная мощность, при Uп = +/- 30 В, Rн = 4 Ом, и Кг = 10%: 110 Вт.

Коэффициент усиления Au: 30 дБ.

Диапазон воспроизводимых частот: 20 - 20000 Гц.

Входное сопротивление: 22 кОм.

Размеры печатной платы: 47x55 мм

Рекомендации по совместному использованию.

При достаточно низком уровне входного сигнала необходимо использовать предусилитель, собрать который можно из набора NM2118.

Для построения сабвуфера хорошо зарекомендовали себя активный фильтр для сабвуфера BM2115 и блок обработки сигнала для сабвуферного канала NM2117.
