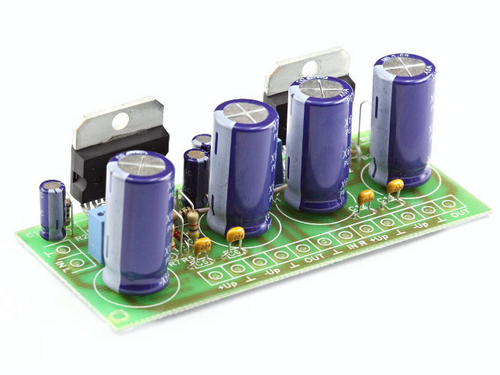

Радиоконструктор RS205. УНЧ на TDA7294 1х170 Вт / 2х100 Вт

Предлагаемый набор позволит радиолюбителю собрать простой и надёжный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки.

В типовой схеме включения (стерео), УНЧ развивает 70 Вт на канал синусоидальной мощности на нагрузке 4\6\8 Ом при напряжениях питания соответственно ±27 В, ±31 В, ±35 В. Музыкальная мощность при этом составляет 100 Вт.

При ограниченных напряжениях питания и повышенных требованиях к выходной мощности рекомендуется применять мостовую схему включения. В этом случае при напряжении питания ±25 В и 8-ми Омной нагрузке достигается мощность 150 Вт, а при напряжении питания ±35 В и 16-ти Омной - 170 Вт.

Для питания устройства, следует применять источник питания с мощностью, не меньшей, чем номинальная мощность обоих каналов. Дополнительно нужно установить фильтрующие конденсаторы питания ёмкостью не менее 10 000 мкФ (рекомендуется 22 000 мкФ) в каждое плечо источника. В случае, если применяется импульсный блок питания, нужно помнить, что пиковый ток потребления усилителя может в несколько раз превышать средний.

Характеристики:

• Номинальное напряжение питания: ±12...40 В;
• Номинальное входное напряжение: 700 мВ;

Долговременная выходная мощность (RMS) (коэффициент гармоник 0,5%):

• UПИТАНИЯ = ±35 В, RН = 8 Ом (70 Вт);
• UПИТАНИЯ = ±31 В, RН = 6 Ом (70 Вт);
• UПИТАНИЯ = ±27 В, RН = 4 Ом (70 Вт);

Максимальная выходная мощность:

• UПИТАНИЯ = ±37 В, RН = 8 Ом (100 Вт);
• UПИТАНИЯ = ±30 В, RН = 4 Ом (100 Вт);

Коэффициент гармоник:

• PВЫХ = 5 Вт, F = 1 кГц, UПИТАНИЯ = ±35 В, RН = 8 Ом (0,005 %);
• PВЫХ = 0,1...50 Вт, F = 20…20 000 Гц (< 0,1 %);

Режим «мост(моно)»:

Долговременная выходная мощность (RMS) (коэффициент гармоник 0,5 %):

• UПИТАНИЯ = ±35 В, RН = 16 Ом (130 Вт);
• UПИТАНИЯ = ±25 В, RН = 8 Ом (110 Вт);

Максимальная выходная мощность:

• UПИТАНИЯ = ±35 В, RН = 16 Ом (170 Вт);
• UПИТАНИЯ = ±25 В, RН = 8 Ом (150 Вт);

Коэффициент гармоник:

• PВЫХ = 100 Вт, F = 1 кГц, UПИТАНИЯ = ±35 В, RН = 16 Ом (0,006 %);
• PВЫХ = 0,1...120 Вт, F = 20...20 000 Гц (< 0,1 %).

Комплект поставки:

• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечания:

• Внимание! Микросхемы U1, U2 необходимо установить на радиатор площадью не менее 600 см2, учитывая, что их корпус соединён с отрицательным выводом источника питания. Точки А1, А2 и В1, В2 на плате необходимо соединить изолированным проводом.

- При сборке необходимо следить за электрическим изолированием микросхемы от радиатора, применив теплопроводящую прокладку (например, слюду). При этом обязательно следует применять теплопроводящую пасту.

• При сборке схемы включения в режим «стерео», резистор R12 не устанавливается.
