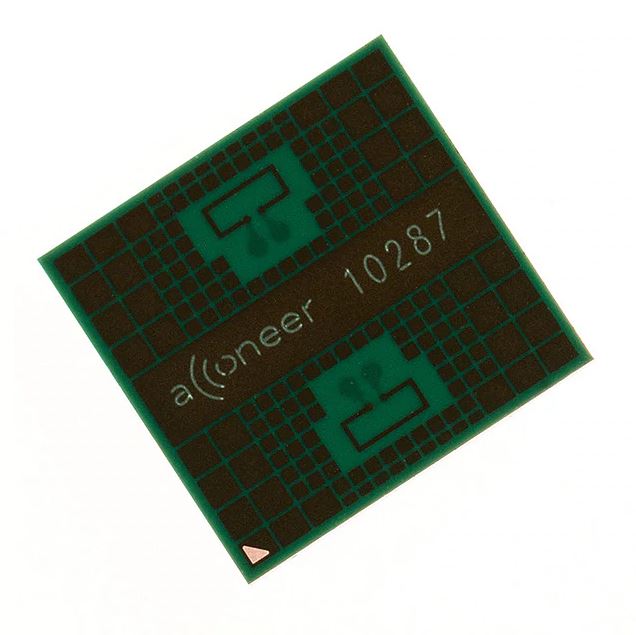

Импульсный когерентный радар A111 представляет собой маломощный, высокоточный импульсный радиолокационный датчик ближнего радиуса действия. Он поставляется в виде однокристальной системы в корпусе (SiP) со встроенным радиоканалом и антенной. Малый размер и низкое энергопотребление позволяют применять прибор в компактных устройствах с батарейным питанием и в мобильных устройствах.
Работа датчика основана на уникальной запатентованной технологии, обеспечивающей миллиметровую точность. Надежную работу обеспечивает применение нелицензируемого радиодиапазона ISM частотой 60 ГГц с малым уровнем помех.
A111 может обнаруживать несколько объектов на близком расстоянии с помощью одиночных измерений или в режиме непрерывной качающейся частоты до 1500 Гц. Уникальные характеристики радиолокационного датчика позволяют идентифицировать материалы и обнаруживать движение в современных сенсорных приложениях.

Особенности:

• Полностью интегрированный датчик:
  • Импульсный когерентный радар 60 ГГц (PCR);
  • Встроенные в корпус антенна и радиочастотный тракт;
  • Корпус fcCSP: 5.5x5.2x0.88 мм, шаг 0.5 мм;
  • Точное измерение расстоянии и перемещений:
  • Абсолютный диапазон измерения: 0.6…2 м;
  • Абсолютная точность: единицы мм;
  • Относительная точность: единицы мкм;
  • Возможность распознавания движений и жестов для нескольких объектов;
  • Поддержка непрерывного и одиночного режимов качания частоты;
  • Скорость измерения до 1500 Гц;
  • Обнаружение материалов с различными диэлектрическими постоянными;
  • Ширина диаграммы направленности (HPBW): 80 ° (H-плоскость), 40 ° (E-плоскость);
• Простая интеграция:
  • Может быть расположен за пластиком или стеклом без необходимости в физическом отверстии;
  • Напряжение питания: 1.8 В;
  • Вход опорной тактовой частоты: 20…80 МГц;
  • Интерфейс SPI для передачи данных, поддержка тактовой частоты SPI до 50 МГц;
  • Поддержка прерываний

Рабочий диапазон, min 0.6 м, Рабочий диапазон, max 2 м, Корпус —
