Микросхема LT1567 содержит активные узлы, оптимизированные для проектирования высокочастотных фильтров с очень низким уровнем шума. Она содержит два широкополосных операционных усилителя с выходами Rail-to-Rail, один из которых сконфигурирован как инвертор с единичным усилением. Добавление нескольких внешних пассивных компонентов позволяет построить фильтры второго порядка с частотой среза до 5 МГц, отлично подходящие для сглаживающих (anti-aliasing) фильтров или фильтрации сигналов в высокоскоростных системах передачи данных. Производитель предлагает средство проектирования в виде электронных таблиц для расчета фильтров нижних частот и полосовых фильтров с использованием данной микросхемы.
В дополнение к низкому уровню шумов и высокой скорости, LT1567 позволяет преобразовывать несимметричный входной сигнал в дифференциальный для непосредственного подключения к высокоскоростным АЦП с симметричным входом.

Особенности:

• Преобразование несимметричного сигнала в дифференциальный;
• Низкий уровень шума: 1.4 нВ/√Гц;
• Уровень шума на выходе НЧ-фильтра (при Fс 2 МГц): 20 мкВ скз;
• Динамический диапазон: 104 дБ SNR (при ±5 В);
• Общее напряжение питания: 2.7…12 В;
• Выходы Rail-to-Rail;
• Напряжение смещения ОУ: 0.5 мВ (тип.);

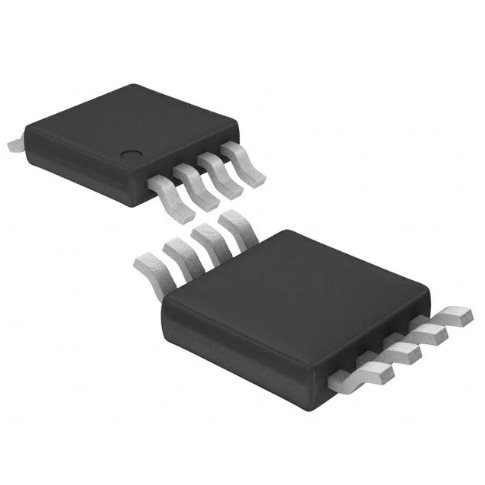

• SMD корпус: MSOP-8

Корпус TSSOP8
