AD420ANZ-32 / Analog Devices
Не поставляется
16-битный ЦАП с токовым выходом. Диапазон выходных токов может программироваться на 4-20мА, 0–20 мА или на расширенный диапазон 0-24 мА. AD420 может генерировать и сигнал напряжения с настраиваемым диапазоном 0–5 В, 0–10 В, ±5 В или ±10 В с дополнительным внешним буферным усилителем.
AD420 использует технологию сигма-дельта ЦАП. Время установления выхода во всем диапазоне шкалы составляет 0.1% за 3 мс.
Вывод FAULT DETECT сигнализирует об обрыве токовой петли. Встроенный источник опорного напряжения +5 В может использоваться для питания других навесных компонентов схемы, а для обеспечения температурной стабильности лучше 25 ppm/°C следует применить внешний ИОН.
Корпус DIP24 , Примечание 16-Bit, Serial Input, 4-20 mA, 0-20 mA, 0-24 mA Current Loop DAC , Тип выхода Current , Разрешение преобразователя 16 , Диапазон напряжений питания аналоговой части, min 12 В, Диапазон напряжений питания аналоговой части, max 32 В, Диапазон выходных токов 0-20mA; 0-24mA; 4-20mA , Время установки 2.5 мс, Потребляемая мощность 176 мВт, Интерфейс обмена данными Serial, SPI , Конфигурация источника опорного напряжения Int,Ext , Кол-во каналов 1 , Рабочая температура -40 °C, Рабочая температура 85 °C
Характеристики
-

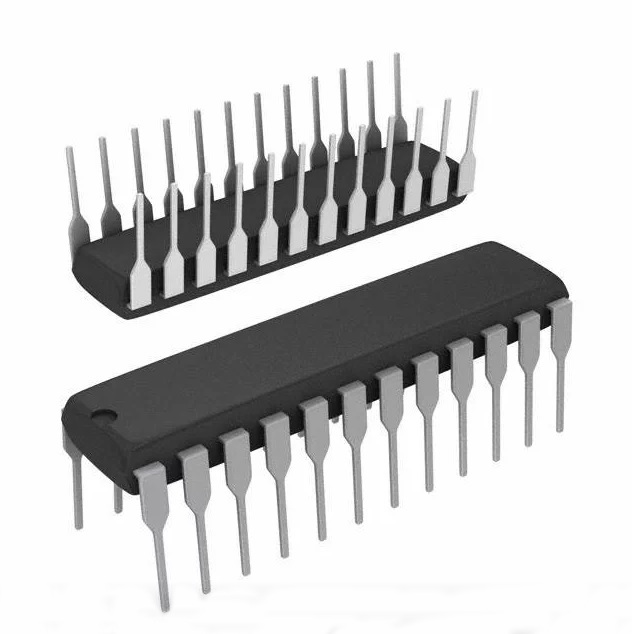

КорпусDIP24
-
Примечание16-Bit, Serial Input, 4-20 mA, 0-20 mA, 0-24 mA Current Loop DAC
-
Тип выходаCurrent
-
Разрешение преобразователя16
-
Диапазон напряжений питания аналоговой части, min12 В
-
Диапазон напряжений питания аналоговой части, max32 В
-
Диапазон выходных токов0-20mA; 0-24mA; 4-20mA
-
Время установки2.5 мс
-
Потребляемая мощность176 мВт
-
Интерфейс обмена даннымиSerial, SPI
-
Конфигурация источника опорного напряженияInt,Ext
-
Кол-во каналов1
-
Рабочая температура-40 °C
-
Рабочая температура85 °C
