LTC6810 - это монитор состояния аккумуляторных батарей с 6 последовательно включенными ячейками. Диапазон измерения напряжения ячейки от 0 до 5 В позволяет контролировать батареи большинства распространенных типов.

Несколько устройств LTC6810-1 могут быть включены последовательно работы с одним хост-процессором для одновременного контроля многоячеечных высоковольтных батарей. При применении LTC6810-2 несколько устройств подключаются к хост-процессору параллельно с индивидуальными адресами.

Микросхемы могут питаться непосредственно от батареи или изолированного источника питания. LTC6810 производит пассивную балансировку с управлением ШИМ-сигналом для каждой ячейки и способен контролировать резервную (седьмую) ячейку.

Возможности:

• Контроль до 6 ячеек;
• Максимальная общая ошибка измерения: 1.8 мВ;
• Наращиваемая архитектура, поддержка до 100 ячеек;
• Встроенный интерфейс isoSPI;
  • время измерения всех ячеек в системе: 290 мкс
  • 1 Мбит изолированный последовательный интерфейс
  • применение одной витой пары до 100 метров
  • устойчивость к статическим разрядам и импульсным помехам
• Двунаправленная работа для защиты от обрыва линии;
• Измерение резервных ячеек;
• Соответствие стандарту ISO 26262 (Дорожные транспортные средства. Функциональная безопасность)
• Пассивная балансировка ячеек с программируемым ШИМ-сигналом;
• 4 GPIO или аналоговых входа:
  • входы для датчиков температуры или других датчиков
  • конфигурируемые как I2C или SPI master
• Напряжение питания: 5…27.5 В;
• Ток потребления в спящем режиме: 4 мкА;

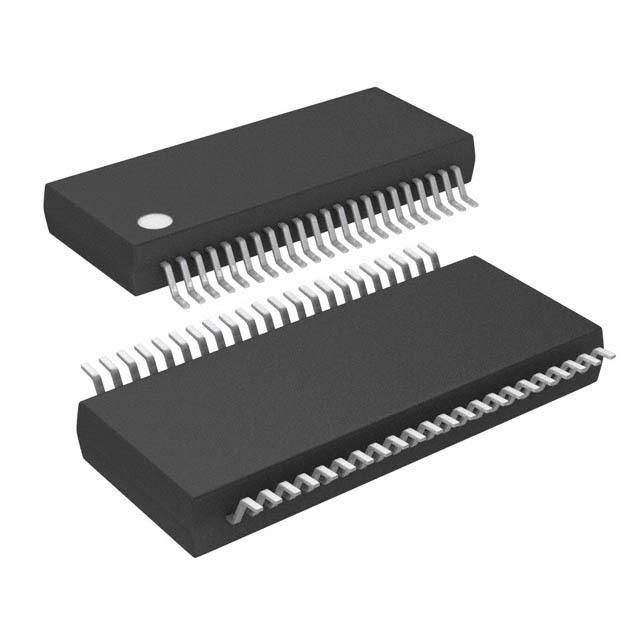

• Корпус: SSOP-44

Максимальное входное напряжение 27.5 В, Напряжение питания, min 5 В, Напряжение питания, max 27.5 В, Интерфейс данных I2C, SPI
