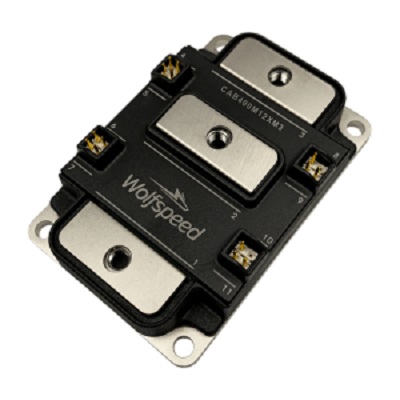

CAB450M12XM3
Не поставляется
Полумостовой модуль с двумя N-канальными карбидо-кремниевыми транзисторами с применением технологии третьего поколения. По сравнению со стандартным модулем типоразмера 62 мм, семейство XM3 имеет вдвое меньший объем и вес, повышенную удельную мощность, сниженную паразитную индуктивность и оптимальную конструкцию для расположения силовых шин, сохраняя при этом преимущества технологии SiC MOSFET. Высоконадежная подложка из нитрида кремния обеспечивает механическую прочность в экстремальных условиях.
Технические характеристики:
- Напряжение сток-исток: 1200 В;
- Номинальный ток: 450 А;
- Сопротивление RDS(on): 2.6 мОм;
- Размер модуля: 80х53х19 мм
- Высокая удельная мощность;
- Конструкция с малой паразитной индуктивностью: 6.7 нГн;
- Высокая рабочая температура перехода: 175 °С;
- Технология MOSFET третьего поколения;
- Компоновка модуля упрощает размещение шин;
- Интегрированный датчик температуры (NTC);
- Отдельные выводы Кельвина;
- Медная подложка с изоляцией нитридом кремния
Напряжение сток-исток максимальное 1.2 кВ, Схема модуля полумост , Максимальный рабочий ток при 25°C 450 А, Рабочий диапазон напряжений затвора, min -4 В, Рабочий диапазон напряжений затвора, max 15 В, Сопротивление открытого канала при макс. U затвора 2.6 мОм, Рабочая температура -40 °C, Рабочая температура 125 °C
Характеристики
-
Напряжение сток-исток максимальное1.2 кВ
-
Схема модуляполумост
-
Максимальный рабочий ток при 25°C450 А
-
Рабочий диапазон напряжений затвора, min-4 В
-
Рабочий диапазон напряжений затвора, max15 В
-
Сопротивление открытого канала при макс. U затвора2.6 мОм
-
Рабочая температура-40 °C
-
Рабочая температура125 °C
