FT2232HL-REEL / Ftdi Chip

Двухканальныей универсальный USB-мост

Особенности:

• Весь USB протокол обрабатывается на чипе
• Специфического программирования USB прошивки не требуется
• Совместим с USB 2.0 HS (480 Мб/с) и FS (12 Мб/с)
• Наличие MPSSE для упрощения создания синхронного последовательного протокола
• Независимые бод-генераторы
• Скорость передачи данных от USB в параллельный FIFO достигает 8 Мб/с
• Одноканальный синхронный режим FIFO для скорости передачи данных до 40 Мб/с
• Режим FIFO интерфейса в стиле ЦПУ упрощает конструкцию ЦПУ интерфейса
• Возможность настройки режима эмуляции главной шины микроконтроллера
• Опция быстрого последовательного интерфейса с оптической изоляцией
• Виртуальный COM порт FTDI и прямые драйверы устраняют необходимость разработки USB драйвера
• Регулируемое время таймаута буфера приемника
• Опция приема и передачи светодиодного сигнала на каждом канале
• Опция усовершенствованного режима Bit-Bang со стробами RD# и WR#
• Опция FIFO интерфейса стиля FT245B с двунаправленной шиной данных и простым 4-проводным интерфейсом квитирования
• Высокоинтегрированная конструкция со стабилизатором и малым падением напряжения +1.8 В для VCORE
• Встроенная функция POR и встроенный умножитель тактовых сигналов ФАПЧ (12 ... 480 МГц)
• Опция асинхронного последовательного интерфейса UART с полным аппаратным квитированием и сигналами интерфейса модема

Технические характеристики:

• Монтаж: SMD/SMT; LQFP-64
• Тип: Bridge, USB to UART/FIFO
• Стандарт: USB 2.0
• Быстродействие: High Speed
• Диапазон данных: 480 Мб/с
• Рабочий ток источника питания: 70 мА
• Рабочая температура: - 40 ... +85 C
• Рабочее напряжение питания: 1.8 ... 3.3 В

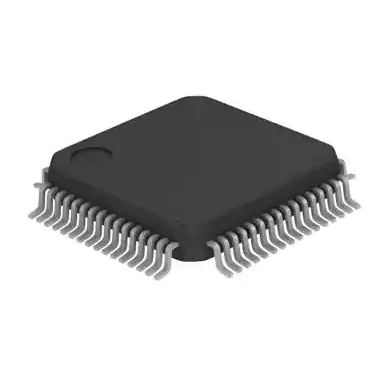

Корпус LQFP-64
