VDRIVE3 – модуль на основе микросхемы двухканального USB Host/ Slave контроллера второго поколения Vinculum-II (VNC2) от FTDI. В структуре микросхемы имеются 16-битный микроконтроллер (256 МБ flash, 16 МБ RAM) и USB-хост контроллер. Изделие программируется через интерфейс UART или отладочный разъем модуля Vinculum-II. По умолчанию программное обеспечение V2DAP (firmware) VDRIVE3 поддерживает мост UART/SPI со встроенным USB Host контроллером и USB Host портом.

Прошивка может быть модифицирована или заменена другой. Firmware Vinculum-II V2DAP обратносовместима с Vinculum. Среда разработки Vinculum-II IDE и широкая номенклатура драйверов FTDI обеспечивают дополнительную гибкость при проведении разработок, включая устройства на основе ОС Android.

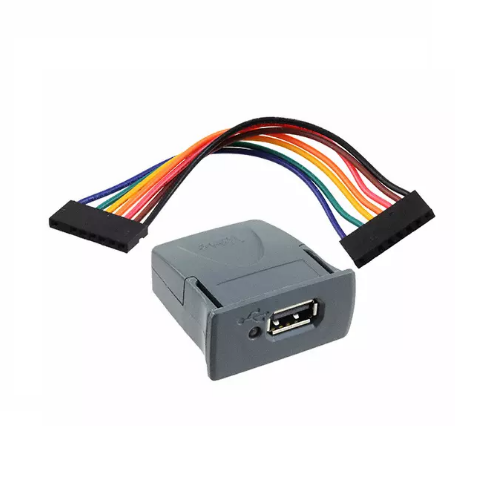

Продукт является привлекательным решением для быстрой и легкой интеграции приложений для USB клиентских устройств. Изделие поставляется в аккуратном корпусе с двухцветным светодиодом, что делает его удобным для включения в готовые конструкции. Кроме того, выпускается вариант устройства VDRIVE3-LD с защитной крышкой для USB разъема для эксплуатации в условиях неблагоприятного окружения.

Отличительные особенности:

• микросхема Vinculum-II микроконтроллера/ USB хост контроллера;
• прошивка по умолчанию V2DAP, тестировалась работа с устройствами хранения (флэшка) объемом до 8 ГБ;
• доступен вариант изделия с защитной крышкой для разъема USB порта;
• тип разъема USB A для подключения клиентских устройств;
• 8-контактный разъем с шагом выводов 2 мм для UART/ SPI интерфейса;
• подключается непосредственно и связывается с FTDI TTL-232R-3V3-2mm USB-UART кабелем;
• джампер выбора UART и SPI интерфейсов, оба работают с уровнями 3.3 V TTL/ CMOS;
• порт отладки Vinculum-II модуля находится под корпусом изделия (для изменения прошивки);
• программирование через интерфейс UART осуществляется с помощью управляющих сигналов PROG# и RESET#, доступных на внутреннем разъеме;
• VDRIVE3 и все его компоненты Pb-Free, изделие соответствует RoHS.

Тип оценочная
