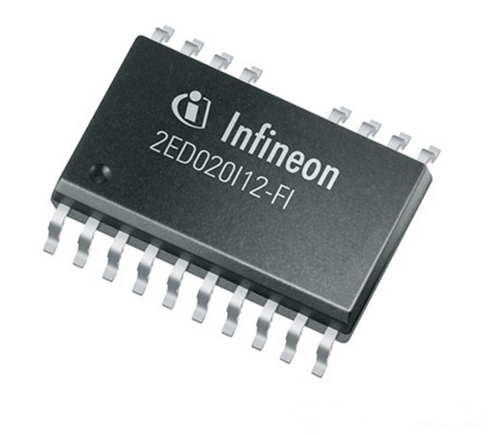

2ED020I12-FI / Infineon
Не поставляется
2ED020I12-FI является 2-канальным, высокоскоростным, высоковольтным драйвером затвора MOSFET и IGBT с технологией CT и внутренней блокировкой опорных выходов высокой и низкой сторон. Плавающий драйвер высокой стороны может получать питание напрямую или через ограничительный диод и конденсатор. В дополнение к логическому вводу каждого драйвера имеется специальный вход для отключения. Выходные драйверы обладают буферным каскадом высоких импульсных токов, который предназначен для минимальной перекрестной проводимости драйвера. Задержки распространения согласуются для упрощения использования в ВЧ устройствах. Этот драйвер предназначен для привода N-канального БТИЗ, который работает с напряжениями до 1.2кВ.
Особенности:
- Полностью работоспособен до ± 1.2 кВ;
- Рабочий диапазон питания: 14…18 В;
- Ток привода затвора +1 А / –2 А;
- Операционный усилитель общего назначения;
- Компаратор общего назначения;
- Согласованное по каналам время задержки распространения;
- Высокая стойкость к dV/dT;
- Низкое энергопотребление;
- Плавающий драйвер верхнего плеча;
- Блокировка при пониженном напряжении питания по обоим каналам;
- Входы совместимы с 3.3 В и 5 В логикой;
- КМОП входы с триггером Шмитта и подтягиванием вниз;
- Неинвертирующие выходы;
- Входы с блокировкой;
- Специализированный вход отключения с подтягивающим резистором
Корпус SOIC20 , Максимальный выходной ток спада 2 А, Опции Half Bridge Based IGBT/MOSFET Driver, 2A, PDSO18 , Рабочая температура -40 °C, Рабочая температура 125 °C, Примечание Half Bridge Based IGBT/MOSFET Driver, 2A, PDSO18
Предлагаем замену
_500.jpeg)
Характеристики
-
КорпусSOIC20
-
Максимальный выходной ток спада2 А
-
ОпцииHalf Bridge Based IGBT/MOSFET Driver, 2A, PDSO18
-
Рабочая температура-40 °C
-
Рабочая температура125 °C
-
ПримечаниеHalf Bridge Based IGBT/MOSFET Driver, 2A, PDSO18
