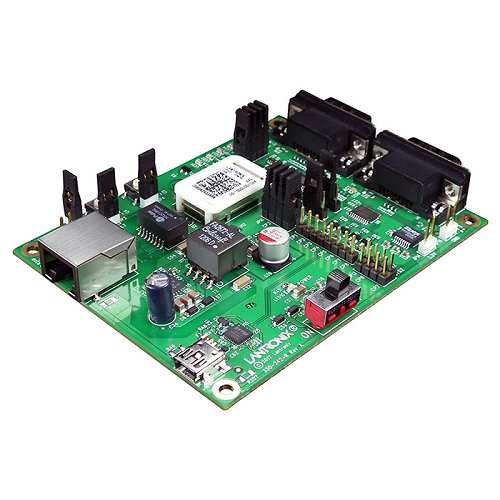

XPC100100K-02 – макетная плата модулей xPico от Lantronix предназначена для быстрого знакомства с решениями xPico и создания на их основе собственных устройств. В состав комплекта входят все необходимые аксессуары и модули для быстрого начала изучения модулей xPico.
XPC100100K-02 является тестовой платформой для серверных устройств XPC100100S-01 серии xPico компании Lantronix. Для питания платы необходимо напряжение +5 В, которое подается либо через USB разъем, либо подводится к Ethernet разъему через PoE (Power over Ethernet). В комплект поставки набора входит стандартный блок питания с выходным напряжением 5 В для подключения к USB разъему и питанию через него. На самой плате располагаются все необходимые преобразователи питания для надежного и бесперебойного питания модуля xPico.

Также на плату установлены следующие разъемы и элементы:

• два разъема DB9 с поддержкой интерфейсов RS-232, RS485 и RS-422. Режим портов настраивается соответствующей перемычкой на плате;
• разъем RJ-45 порта 10/100 Ethernet. Имеет встроенный регулятор PoE для питания от стандартного PoE PSE;
• один miniUSB разъем для питания устройства;
• светодиоды состояния;
• доступ ко всем сигналам портов ввода-вывода для подключения к внешним устройствам и модулям.

Модули xPico являются чрезвычайно компактным сетевым решением, которое позволяет создать Ethernet подключение практически на любом устройстве с последовательным интерфейсом. Благодаря наличию встроенного сервера и полноценному IP стеку, обеспечивающему удаленный доступ к устройству, интеграция модулей становится максимально простой, обеспечивая при этом высокую надежность связи.

Модули xPico являются самыми маленькими в мире серверами и могут быть использованы в устройствах, одним из основных требований которых является миниатюрность. Основная особенность этих модулей заключается в том, что разработчику практически не придется писать ни строчки кода, тем самым снижается конечная стоимость готового изделия и сокращается срок выхода изделия на рынок.

Отличительные особенности:

• миниатюрный сервер xPico XPC100100S-01;
• 1 x разъем DB9 для подключения по интерфейсам RS-232, RS485 и RS-422;
• 1 x разъем DB9 для подключения по интерфейсу RS-232;
• разъем RJ-45 для подключения по Ethernet и питания через PoE;
• разъем miniUSB для питания платы;
• светодиоды;
• порты ввода/ вывода вынесены на штыревые разъемы.

Комплектация:

• модуль xPico;
• макетная плата xPico;
• адаптер питания;
• разъем для быстрого подключения xPico;
• нуль-модемный кабель;
• кабель Ethernet;
• 40-выводной разъем.
