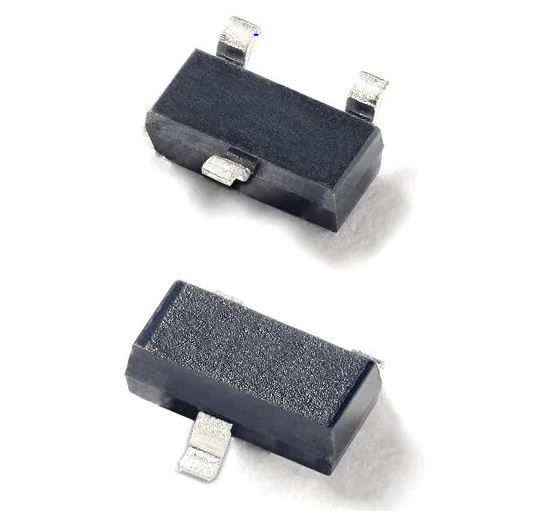

SP712-02HTG / Littelfuse

Не поставляется

Добавить к сравнению

Сборка TVS-диодов с асимметричным рабочим напряжением (-7…+12 В) для защиты интерфейсов RS-485. SP712 выдерживает пиковую импульсную мощность до 640 Вт и обеспечивает защиту устройств шины от повреждений, вызванных электростатическим разрядом (ESD), быстрыми переходными помехами (EFT) и наводок от разрядов молний.

Особенности:

Диапазон рабочих напряжений: -7…+12 В;
Пиковая импульсная мощность: 640 Вт;
Напряжение пробоя: -9 В, +14.5 В;
Максимальная емкость: 75 пФ;
Низкое напряжение ограничения;
Низкий ток утечки;
Защита от импульсных помех и электростатики:
- ±30 кВ IEC 61000-4-2, контактный разряд;
- ±30 кВ IEC61000-4-2, воздушный разряд;
- 50 А (5/50 нс), IEC 61000-4-4;
- 20A (8/20 мкс), IEC 61000-4-5, 2 edition;
Уровень чувствительности к влажности: MSL-1;
Рабочая температура: -40…+124 °С;
Соответствует RoHS;
Соответствует AEC-Q101

Корпус —, Рабочее напряжение 12 В, Количество линий ограничения 2 , Напряжение ограничения (диапазон), min 7.5 В, Примечание Trans Voltage Suppressor Diode, 640W, 12V V(RWM), Bidirectional, 2 Element, Silicon, TO-236 , Ток утечки при рабочем напряжении 20 мкА, Пиковая рассеиваемая мощность 640 Вт, Тип супрессора по свойствам двунаправленный , Напряжение ограничения (номинальное) 9 В, Максимальное импульсное напряжение 32 В

Описания и документация

s/SP712.pdf

Характеристики

Корпус

—
Рабочее напряжение

12 В
Количество линий ограничения

2
Напряжение ограничения (диапазон), min

7.5 В
Примечание

Trans Voltage Suppressor Diode, 640W, 12V V(RWM), Bidirectional, 2 Element, Silicon, TO-236
Ток утечки при рабочем напряжении

20 мкА
Пиковая рассеиваемая мощность

640 Вт
Тип супрессора по свойствам

двунаправленный
Напряжение ограничения (номинальное)

9 В
Максимальное импульсное напряжение

32 В
