MAX1613700/VY+ / Maxim Integrated
Не поставляется
MAX16137 – это оконный монитор контролирующий отклонение измеряемого напряжения от номинального уровня. Когда контролируемое напряжение VIN падает ниже допустимого нижнего порога напряжения UVTH или превышает порог перенапряжения OVTH, выход сброса RST генерирует импульс низкого уровня. Точность установки пороговых уровней составляет ±1 %.
Изделие имеет уникальную встроенную диагностическую функцию самотестирования (Built-In-Self-Test, BIST), которая отслеживает работоспособность внутренней цепи сброса.

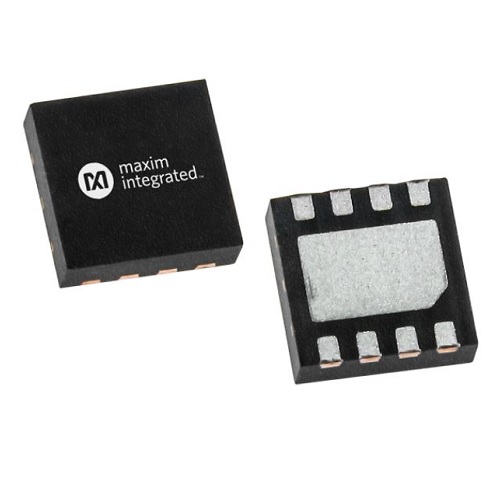

MAX16137 выпускается в небольшом 8-контактном корпусе TDFN размером 2x2 мм с металлической теплоотводящей подложкой, и способен работать в автомобильном температурном диапазоне от -40 °C до +125 °C.
Особенности:
- Точность установки порогов: ±1 %;
- Функция самотестирования (BIST) повышает безопасность системы;
- Соответствие требованиям ASIL (уровень полноты безопасности автомобиля) на системном уровне;
- Выход фиксации перенапряжения с защелкой;
- Напряжение питания: до 5.5 В;
- Номинальное напряжение VIN: 3.3 В;
- Отклонение верхнего и нижнего порогов: 7 %;
- Гистерезис: 0.5 % (0.0165 В);
- Минимальное время сброса: 10 мс;
- Потребляемый ток: 12 мкА;
- Корпус: TDFN-8, 2x2 мм;
- Температурный диапазон: -40…+125 °C
- Автомобильная квалификация AEC-Q100
Кол-во компараторов в корпусе 1 , Тип выхода С открытым стоком , Диапазон напряжений питания, max 5.5 В, Время распространения сигнала вход-выход 5 мкс
Характеристики
-
Кол-во компараторов в корпусе1
-
Тип выходаС открытым стоком
-
Диапазон напряжений питания, max5.5 В
-
Время распространения сигнала вход-выход5 мкс
