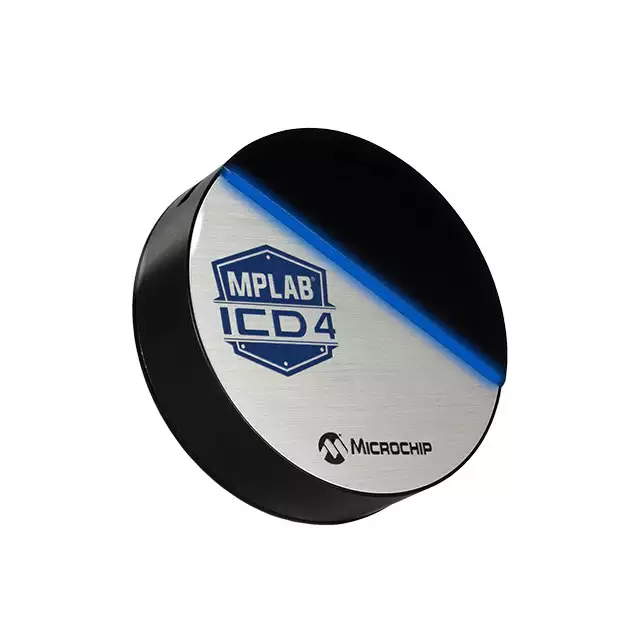

DV164045 – высокоскоростной и экономически эффективный инструмент для внутрисхемного программирования и отладки микроконтроллеров PIC и цифровых сигнальных контроллеров dsPIC от компании Microchip. Высокая скорость работы обеспечивается за счет применения  в изделии 300 МГц 32-битного MCU с 2 МБ RAM и высокоскоростной ПЛИС FPGA, которая обеспечивает более скоростные коммуникации, загрузки и отладку по сравнению с предыдущими версиями устройства. Процесс отладки и программирования осуществляется с применением мощного, но простого в использовании графического интерфейса интегрированной среды разработки IDE MPLAB X. MPLAB ICD4 подключается к вашему ПК через USB 2.0 HS интерфейс и к отладочному разъему целевой платы, который также совместим с внутрисхемными эмуляторами MPLAB ICD3 и MPLAB REAL ICE™. Кроме того, MPLAB ICD4 может работать с интерфейсом JTAG.

Отличительные особенности:

• Полноскоростная эмуляция в режиме реального времени:
  • Изделие разработано для поддержки высокоскоростных процессоров, работающих на максимальных скоростях;
  • Отладка приложений на вашей плате в режиме реального времени
• Надежный интерфейс:
  • Добавлена защита цепей драйверов отладчика, чтобы обезопасить их от скачков питания на целевой плате;
  • Мониторинг VDD и VPP с целью защиты от перенапряжения. Все линии защищены от перегрузки по току;
  • Безопасное питание до 1 A с дополнительным источником питания
• Microchip Standard Connectivity Plus JTAG:
  • Поставляется со стандартным отладочным разъемом Microchip. Имеется возможность использования JTAG
• Совместимость:
  • Поддерживает все MPLAB ICD 3 разъемы;
• Портативное устройство  с питанием от USB; соответствие RoHS:
  • Плата размещена в прочном черном корпусе с матовой алюминиевой крышкой и линейкой светодиодов для индикации статуса отладки;
  • Питание от USB порта, не требуется внешний источник питания;
  • CE- и RoHS-соответствие
• Широкий диапазон напряжений эмуляции:
  • Поддерживает целевые напряжения от 20 В до  5.5 В
• Высокоскоростное программирование:
  • Быстрая перезагрузка прошивки для быстрой отладки/внутрисхемного перепрограммирования;
  • Включает программируемую настройку скорости отладки для оптимизации программирования
• Тестовый интерфейсный модуль:
  • Включает модуль обратной связи для тестирования отладочного порта и кабеля
• Простота обслуживания  и обновления функций:
  • Добавьте поддержку новых микросхем и функций, инсталлируя позднейшую версию MPLAB X IDE, которая доступна для бесплатной загрузки на www.microchip.com/mplabx;
  • Обновление прошивки через MPLAB X IDE
• Экономическая эффективность:
  • Особенности и эксплуатационные характеристики на уровне стоимости сопоставимых эмуляционных систем
• Мощная отладка:
  • Мощная отладка с MPLAB X IDE;
  • Поддержка нескольких точек останова, секундомера и отладки исходного кода;
  • Опция выбора подтяжки для целевого интерфейса в редакторе MPLAB X IDE для быстрой программной модификации/ отладки
• Требования к системе:
  • MPLAB X IDE ver. 4.00 или выше;
  • Доступный USB порт;
  • Microsoft Windows 7 или выше, Mac OSX и Linux
