MCP1665T-E/MRA / Microchip

Не поставляется

Добавить к сравнению

Микросхема MCP1665 представляет собой компактный, высокоэффективный повышающий преобразователь постоянного тока с фиксированной частотой, который включает в себя ключевой транзистор (36 В, 100 мОм). Он преобразует напряжение от трех щелочных батарей, или NiCd, NiMH аккумуляторов, и одноэлементных Li-Ion Li-Pol аккумуляторов до 32 В на выходе.
Схема ограничения пикового тока индуктивности в каждом цикле (cycle-by-cycle) до 3.6 А защищает встроенный ключ от выхода из строя.
Кроме этого имеется защита от перенапряжения на выходе и от обрыва в цепи нагрузки, которая отключает импульсы управления, если резисторы обратной связи случайно отключены, вывод обратной связи FB замкнут накоротко на GND или на выход воздействует чрезмерное напряжение.
Для повышения КПД в широком диапазоне нагрузочных токов предусмотрен режим перехода преобразователя в режим частотно-импульсной модуляции. С помощью вывода MODE можно выбрать режим ШИМ/ЧИМ или принудительной ШИМ.

Особенности:

Встроенный силовой ключ: 36 В, 0.1 Ом;
КПД: до 92 %;
Диапазон входного напряжения: 2.9…5 В;
Диапазон выходного напряжения: от Uвх + 1 В до 32 В;
Выходной ток (Uвх/Uвых):
- 1 А (5.0 В/12 В);
- 700 мА (3.3 В/12 В);
- 400 мА (4.2 В/24 В);
Опорное напряжение обратной связи: 1.2 В;
Ограничение пускового тока с плавным запуском;
Потактовая (cycle-by-cycle) защита по току;
Внутренняя компенсация;
Защита от перенапряжения на выходе (OVP) и обрыва нагрузки;
Отключение при перегреве;
Легко конфигурируется для обратноходовой топологи, SEPIC и Cuk
Ток покоя: 0.25 мА;
Рабочая частота: 500 кГц;
Автоматическое переключение режимов ШИМ/ЧИМ или принудительно ШИМ;

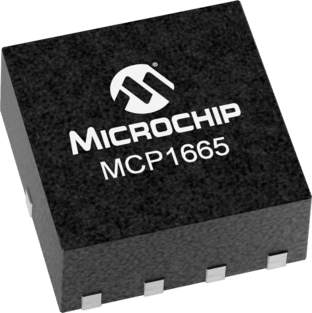

Корпус: VQFN-10, 2x2 мм

Корпус VQFN10 , Тип преобразователя Boost , Режим преобразования Current Mode , Входное напряжение, min 2.7 В, Входное напряжение, max 5 В, Выходное напряжение, min 2.7 В, Выходное напряжение, max 32 В, Максимальный выходной ток 3.6 А, Кол-во выходов 1 , Частота преобразования, min 500 кГц, Частота преобразования, max 500 кГц, Ток собственного потребления 250 мкА, Максимальная скважность преобразования 90 %, Встроенные возможности Undervoltage Lockout (UVLO), Overvoltage Protection (OVP), Soft start, Overtemperature Protection (OTP), PWM/PFM mode , Примечание Возможны топологии Boost, SEPIC, Cuk, Flyback , Рабочая температура -40 °C, Рабочая температура 125 °C

Описания и документация

2/20005872A.pdf

Характеристики

Корпус

VQFN10
Тип преобразователя

Boost
Режим преобразования

Current Mode
Входное напряжение, min

2.7 В
Входное напряжение, max

5 В
Выходное напряжение, min

2.7 В
Выходное напряжение, max

32 В
Максимальный выходной ток

3.6 А
Кол-во выходов

1
Частота преобразования, min

500 кГц
Частота преобразования, max

500 кГц
Ток собственного потребления

250 мкА
Максимальная скважность преобразования

90 %
Встроенные возможности

Undervoltage Lockout (UVLO), Overvoltage Protection (OVP), Soft start, Overtemperature Protection (OTP), PWM/PFM mode
Примечание

Возможны топологии Boost, SEPIC, Cuk, Flyback
Рабочая температура

-40 °C
Рабочая температура

125 °C
