MCP96RL00 является полностью интегрированным преобразователем сигнала термопар в цифровой сигнал со встроенной компенсацией холодного спая. MCP96RL00 поддерживает 8 типов термопар (K, J, T, N, S, E, B и R). Микросхема содержит программируемые регистры, которые позволяют выбирать такие пользовательские настройки, как режимы низкого энергопотребления, режимы цифровой фильтрации для быстрых изменений температуры и программирование порогов температуры для четырех выходов оповещения. Для обмена информацией с хост-контроллером используется совместимый с I2C интерфейс, поддерживающий до восьми устройств на одной шине.

Возможности:

• Преобразователь ЭДС термопары в °C;
• Интегрированная компенсация холодного спая;
• Поддерживаемые типы термопар (NIST ITS-90): K, J, T, N, S, E, B и R;
• Точность измерения для горячего спая термопары: +/-4 °C : +/-8 °C (тип : макс);
• Разрешение измерения: +0.0625 °C (тип);
• Четыре программируемых выхода оповещения:
  • контроль температуры горячего или холодного спая
  • обнаружение повышения или понижения температуры
  • превышение температуры в пределах до 255 °C с программируемым гистерезисом
• Программируемый цифровой фильтр;
• Пакетный режим измерений: от 1 до 128 семплов;
• 2-проводный интерфейс совместимый с I2C, 100 кГц;
• Поддержка до восьми устройств на шине I2C;
• Диапазон рабочего напряжения: 2.7…5.5 В;
• Рабочий ток: 300 мкА (тип);
• Ток в режиме Shutdown: 2 мкА (тип);
• Корпус: mQFN-20, 5х5 мм

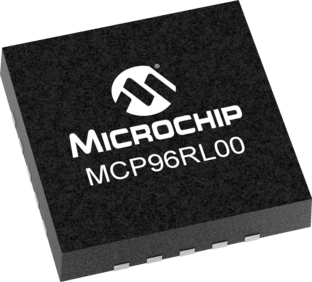

Корпус MQFN20
