MINI-32 Board – отладочная плата в форм-факторе DIP40 на основе микроконтроллера PIC32MX534F064H. Изделие совместимо по выводам с микроконтроллерами PIC16F887 и PIC18(L)F45K20. Рабочее напряжение платы 3.3 В. Установленный на MINI-32 стабилизатор напряжения делает возможным питание платы от USB порта. На плате установлен SMD кварцевый генератор на 8 МГц, а также кварц частотой 32,768 кГ, который может быть использован для внутренних часов реального времени. Кроме того, на MINI-32 имеется кнопка сброса и три сигнальных светодиода. Миниатюрная, с хорошей производительностью, отладочная плата может работать как автономное изделие или как процессорная карта, установленная в сокет DIP40. MINI-32 поставляется с предварительно установленным USB HID загрузчиком, поэтому нет необходимости в приобретении внешнего программатора. Но, если пользователь решит использовать внешний программатор (mikroProg), то подключиться можно к контактным площадкам с маркировками RB6 (PGC), RB7 (PGD) и MCLR.

Отличительные особенности:

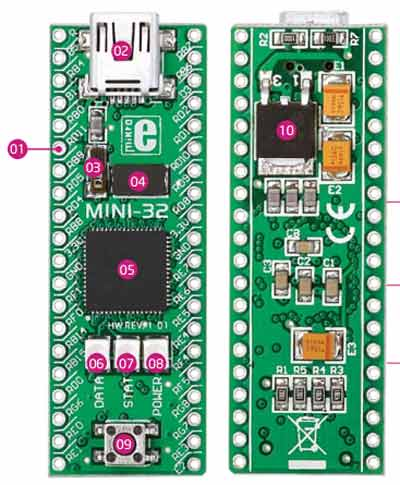

• Расположение компонентов и контактных площадок на плате:
  • Контактные площадки;
  • USB MINI-B разъем (USB 2.0 OTG);
  • Кварцевый резонатор 32,768 кГц;
  • Кварцевый резонатор 8 МГц;
  • Микроконтроллер PIC32MX534F064H:
    • разрядность 32 бита;
    • тактовая частота 80 МГц;
    • память: 64 КБ Flash, 16 КБ RAM, 1 КБ boot Flash;
  • Светодиод индикации DATA (подключен к RD6);
  • Светодиод STAT (подключен к RG6);
  • Светодиод  состояния питания;
  • Кнопка сброса;
  • Стабилизатор напряжения питания;
• USB HID Bootloader;
• Поддержка CAN;
• Совместимость по выводам с МК PIC16F887 и PIC18(L)F45K20;
• Питание платы 3.3 В через контактные площадки или 5 В через USB порт;
• Максимальный рабочий ток при питании от источника 3.3В:  300мА;
• Размеры 50.8 x 17.78 мм;
• Вес 9 г

Тип отладочного средства Отладочная плата , Примечание отладочная
