YT8614H / MOTORCOM

YT8614C/H объединяет четыре независимых трансивера 10/100/1000M Ethernet и четыре интерфейса SerDes в одну ИС и обеспечивает все функции физического уровня (PHY) для 1000BASE-T, 100BASE-TX и 10BASE-Te Ethernet по кабелю 5E UTP, кроме полудуплекса 1000BASE-T. Передача сигналов по 10BASE-Te также может быть реализована на стандартном кабеле категории 3 или 4. Это устройство также поддерживает работу с оптоволоконными линиями по протоколам 100BASE-FX, 1000BASE-X. Четырехъядерный последовательный гигабитный независимым от носителя интерфейс (QSGMII) позволяет сократить количество сигнальных линий. Трансиверы имеют проприетарную функцию LRE100-4 которая позволяет автоматически подключаться к устройствам с аналогичными возможностями в приложениях с увеличенным радиусом действия кабеля CAT.5E до 400 метров при скорости 100 Мбит/с.

Основные параметры:

• Поддержка 1000BASE-T IEEE 802.3ab 100Base-TX, 10Base-Те, EEE 802.3;
• Поддержка 1000BASE-X / 100BASE-FX;
• Интерфейс для связи с MAC-контроллером: RGMII/SGMII;
• Полный и полудуплекс;
• Функция автосогласования (Auto-negotiation);
• Режим выключения питания Power down;
• Функция Auto MDIX;
• Функция прерывания;
• Автоматическая коррекция полярности подключения;
• Поддержка последовательного LED-интерфейса;
• Кварцевый резонатор или генератор: 25 МГц;
• Напряжение питания: 3.3 и 1.2 В;
• Встроенный LDO;

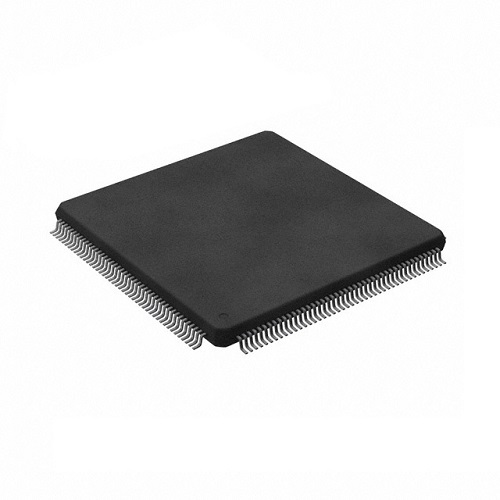

• Корпус: LQFP-176 E-PAD, 20x20 мм;
• Рабочая температура: -40...+85 °С

Корпус LQFP176 , Рабочая температура -40 °C, Рабочая температура 85 °C, Примечания INTEGRATED QUAD 10/100/1000M ETHERNET
