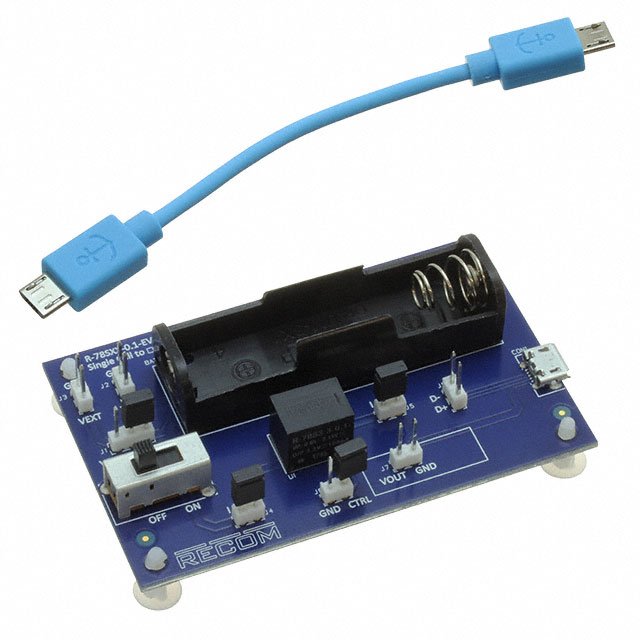

Оценочный комплект R-78S3.3-0.1-EVM-1 на базе повышающего модульного DC-DC преобразователя R-78S3.3-0.1. Он генерирует стабилизированное напряжение 3.3 В от одной щелочной или солевой батарейки типа AA. Также предусмотрена возможность использования других источников питания напряжением 0.65…3.15 В (другие типы батарей или аккумуляторов, сборщики энергии).
На плате имеется держатель батареи, преобразователь, штыревые разъемы выхода и выхода, выключатель питания, разъем micro-USB контрольные точки для измерения напряжения и тока в рабочем и спящем режимах. Замыкание контактов разъема J6 перемычкой переводит преобразователь в спящий режим с потреблением 7 мкА.

Особенности:

• Входное напряжение: 0.65…3.15 В;
• Выходное напряжение: 3.3 В;
• Выходной ток: 100 мА;
• КПД: макс. 93%, более 80% с нагрузкой 10%;
• Ток покоя: 160 мкА;
• Время запуска: 2 мс;
• Время нарастания: 800 мкс;
• Рабочая частота: 1.2 МГц;
• Размеры: 200 x 135 x 68 мм


Примечание R-78S3.3-0.1
