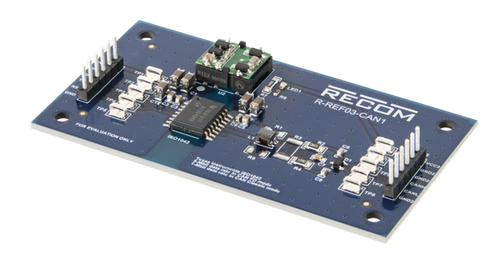

Оценочная плата R-REF03-CAN1 представляет собой законченное гальванически изолированное решение для шины CAN с DC-DC преобразователем. В состав платы входит трансивер ISO1042 (Texas Instruments) и низкопрофильный модульный преобразователь R1SX (RECOM).
Изолированный приемопередатчик ISO1042 с выдерживает испытательное напряжение 5000 В скз (1 мин) и имеет скорость передачи данных до 5 Мбит/с в режиме CAN FD.
Для питания платы требуется только один внешний источник 3.3 В. Питание вторичной стороны трансивера обеспечивает R1SX-3.305/H. Кроме гальванической развязки он повышает напряжение до требуемых 5 В. Наличие выходного напряжения индицирует зеленый светодиод.
Общее потребление устройства по вторичной стороне около 80 мА, запас в 120 мА может быть использован для питания внешних дополнительных устройств через разъем J2 или контрольные точки.
Терминал предварительно настроен на «разделенную» оконечную нагрузку R2, R4 с синфазной емкостью C7 и дополнительными конденсаторами C8, C9 на шине CAN для защиты от ВЧ-помех. Также запаяны защитные компоненты, такие как диоды TVS и синфазный дроссель.

Особенности:

• Полное изолированное решение для шины CAN;
  • Гальванически развязанный CAN-трансивер ISO1042:
  • Соответствует стандарту ISO11898-2 (2016);
• Скорость передачи данных до 5 Мбит/с в режиме CAN FD;
• DC-DC преобразователь R1SX-3.305/H:
  • Рабочая частота: 60 кГц (тип.);
  • Напряжение изоляции: 3 В DC (1 с);
  • Сопротивление изоляции: 10 ГОм (мин.);
  • Максимальная емкость изоляции: 70 пФ;
  • Максимальный ток утечки: 3 мкА;
  • Диапазон рабочих температур: -40…100 °C;
  • Максимальная рабочая высота: 5000 м
• Входные и выходные контрольные точки

Тип отладочного средства Оценочная плата , Примечание R1SX
