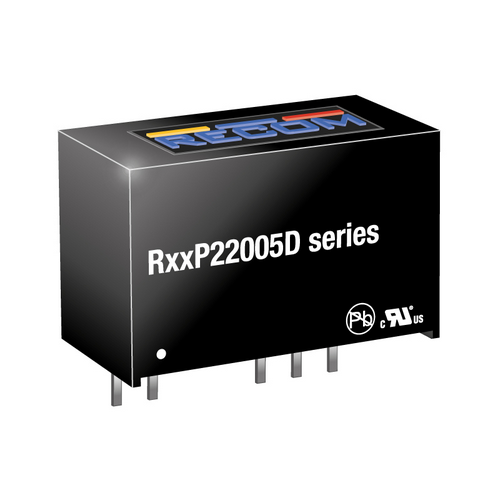

R12P21503D / Recom
Не поставляется
DC-DC преобразователи для питания высокоскоростных драйверов затвора мощных карбидокремниевых транзисторов. Характеризуются ассиметричным питанием +20/-5 В или +15/-3 В с высоким напряжением изоляции и низкой проходной емкостью. DC-DC преобразователи могут использоваться с драйверами, требующими равной мощности (1 Вт + 1 Вт) или токов (1.6 Вт + 0.4 Вт) по выходам, так как имеют автоматическое распределение мощности. Внутренний трансформатор использует броневой сердечник с физическим разделением входной и выходной обмоток и, несмотря на это, преобразователь размещается в корпусе SIP7 промышленного стандарта.
Особенности:
- Ассиметричные выходы для SiC-драйверов: +20/-5 В или +15/-3 В;
- Выходная мощность: 2 Вт;
- Автоматическое распределение мощности между выходами
- Трансформатор на броневом сердечнике с разделенными обмотками;
- Высокое напряжение изоляции: 6.4 кВ DC (1 сек);
- Низкая емкость изоляции: 10 пФ, макс;
- Дополнительная защита при длительном коротком замыкании (суффикс -P);
- Корпус: SIP7;
- Соответствуют международным стандартам МЭК/EN62368-1, UL60950, EAC
Монтаж на плату, SIP7 , Выходная мощность 2 Вт, Количество каналов 2 , Входное напряжение, min 10.8 В, Входное напряжение, max 13.2 В, Параметры выходов +15/-03 , Возможности unregulated , Комплекс защит короткого замыкания , Номинальное входное напряжение 12 В, Напряжение 1 выхода, min 3 В, Напряжение 1 выхода, max 15 В, Ток 1 выхода, min 0 А, Ток 1 выхода, max 185 мА, Ток 2 выхода, min 0 А, Ток 2 выхода, max 185 мА, Схема параллельного включения , Напряжение изоляции вход-выход 6.4 кВ, Сертификаты медицинские , Длина 19.5 мм, Ширина 9.8 мм, Высота 13 мм, Рабочая температура -40 °C, Рабочая температура 85 °C
Характеристики
-
Монтажна плату, SIP7
-
Выходная мощность2 Вт
-
Количество каналов2
-
Входное напряжение, min10.8 В
-
Входное напряжение, max13.2 В
-
Параметры выходов+15/-03
-
Возможностиunregulated
-
Комплекс защиткороткого замыкания
-
Номинальное входное напряжение12 В
-
Напряжение 1 выхода, min3 В
-
Напряжение 1 выхода, max15 В
-
Ток 1 выхода, min0 А
-
Ток 1 выхода, max185 мА
-
Ток 2 выхода, min0 А
-
Ток 2 выхода, max185 мА
-
Схема параллельного включения
-
Напряжение изоляции вход-выход6.4 кВ
-
Сертификаты медицинские
-
Длина19.5 мм
-
Ширина9.8 мм
-
Высота13 мм
-
Рабочая температура-40 °C
-
Рабочая температура85 °C
