ISL94216EVKIT1Z / Renesas

Оценочный комплект для ИС управления аккумуляторами; до 16 ячеек; 4 GPIO; I2C, SPI

Микросхема ISL94216 является системой управления аккумуляторами с 16 ячейками, позволяющая сканировать состояние батареи и рабочую среду,  для оптимизации срока службы батареи и предотвращения сбоев.
Дифференциальный мультиплексор и 16-битный АЦП позволяют точно отслеживать напряжение, температуру и ток нагрузки ячеек для управления общим состоянием аккумуляторной батареи.
ISL94216 поддерживает протоколы I2C, SPI и Single Wire, что дает возможность пользователям подключать микроконтроллеры в собственных разработках для управления батареями.

Функции

• Высокий рейтинг горячего подключения: 62 В;
• 16-битные измерения VCELL и IPACK;
• Точность VCELL: ±5 мВ;
• Точность IPACK: ±0.2 %;
• Схема обнаружения зарядки / подключения нагрузки;
• 4-контактный порт GPIO;
• Встроенный регулятор 3.3 В;
• Поддерживает I2C, SPI и однопроводную связь

Приложения

• Легкие электромобили, такие как электровелосипеды, электросамокаты, и электронные мотоциклы;
• Аккумуляторный источник питания и садовые инструменты;
• Бытовая техника;
• Портативные аккумуляторные блоки 24 В, 36 В, 42 В и 48 В;
• Телекоммуникационные и серверные фермы;
• Системы хранения энергии

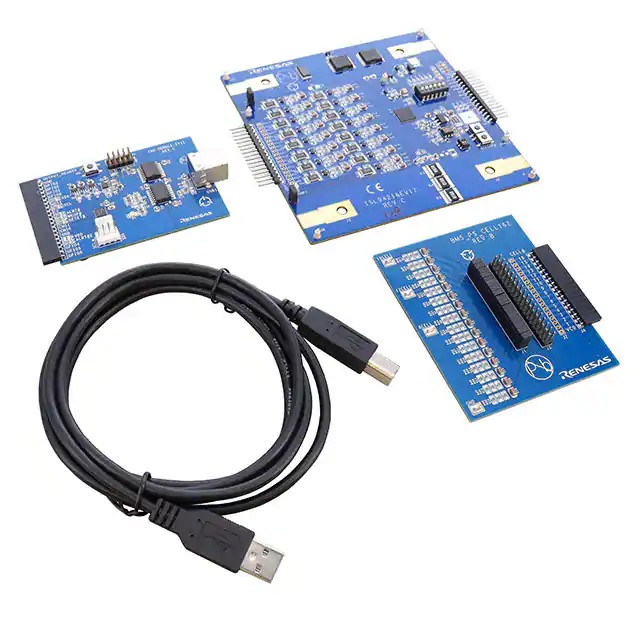

Состав комплекта:
Оценочная плата ISL94216, донгл ISL94216 с USB-кабелем, плата с 16-ячеечным резистивным делителем BMS-PS-CELL16Z.
