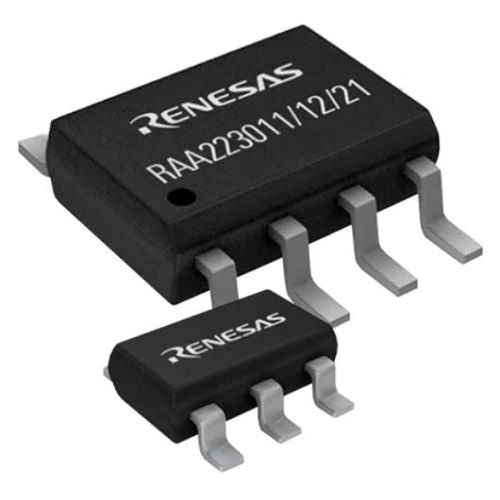

RAA2230114GSP#HA0 / Renesas
Неизолированный AC-DC понижающий преобразователь RAA223011 отличается сверхнизким потреблением в режиме ожидания и встроенным 700 В МОП-транзистором, способным обеспечить выходную мощность до 4 Вт. Выходное напряжение программируется резисторами от 3.3 В.
Преобразователь сочетает в себе режим фиксированного времени выключения при больших нагрузках и частотно-импульсную модуляцию (ЧИМ, PFM) для работы в менее нагруженном режиме. Частота коммутации в обоих режимах выше слышимой (около 30 кГц). При этом режим ЧИМ, при низкой загруженности, обеспечивает высокий КПД и сверхнизкое энергопотребление (менее 10 мВт без нагрузки). КПД достигает до 80%.
Возможности:
- Встроенный 700 В MOSFET;
- Малая потребляемая мощность в режиме standby: 10 мВт;
- Низкий ток покоя: менее 100 мкА;
- Отсутствие акустических шумов;
- Выходная мощность: 4 Вт;
- Выходное напряжение: от 3.3 В;
- Девиация частоты снижает уровень электромагнитных помех;
- Защита от:
- короткого замыкания (SCP);
- перегрузки (OLP);
- обрыва цепи обратной связи;
- перегрева (OTP);
- Корпус: SOIC-8;
- Соответствие требованиям RoHS
Корпус —, Максимальный ток силового ключа 0 А, Максимальное напряжение силового ключа 700 В, Номинальная мощность 4 Вт, Топология Buck
| Количество |
Отгрузка
|
Цена с НДС
|
Примечание | Купить | Сумма |
|---|---|---|---|---|---|
| 14978 шт | — |
148,90
от 1 шт
|
−
+
|
0
|
|
Характеристики
-
Корпус—
-
Максимальный ток силового ключа0 А
-
Максимальное напряжение силового ключа700 В
-
Номинальная мощность4 Вт
-
ТопологияBuck
