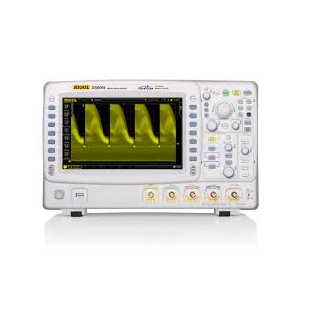

Цифровой осциллограф RIGOL DS6102

Полоса пропускания осциллографа Rigol DS6102: 1 ГГц

Максимальная частота дискретизации в режиме реального времени 5 ГГц

Количество каналов: 2

Максимальная cкорость регистрации до 120 000 осциллограмм в секунду

Возможность записи и воспроизведения до 180 000 кадров

Коэффициент вертикального отклонения: 2 мВ/дел ~ 5 В/дел (1 MΩ), 2 мВ/дел ~ 1 В/дел (50 Ω)

Коэффициент развертки: 500 пс/дел ~ 1000 с/дел

Градации яркости при отображении формы сигнала: до 256

Глубина памяти 140M, вертикальное разрешение 8 бит

Встроенная флэш-память 2 Гб

Режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I²C, RS232, SPI, USB, FlexRay, CAN

Запуск по данным последовательной шины и декодирование протоколов I²C, SPI, RS232, CAN и т.д.

Математические операции

Широкие возможности автоматических измерений со статистикой

Инновационная технология от Rigol - UltraVision

Дисплей Rigol DS6102: цветной, ЖК, 14x8 делений (диагональ 26 см, 800х480), светодиодная подсветка

Интерфейсы Rigol DS6102: USB device, USB host, LAN (поддержка LXI класс С), VGA, Pass/Fail output (изолированный)

Батарейное питание (опция)

Габариты Rigol DS6102: 399х255х124 (мм), вес 5.35 кг

Цифровой осциллограф RIGOL DS6102 включен в Госреестр СИ, регистрационный № 54986-13

Количество каналов 2 , Тип цифровой , Частота дискретизации 5 ГГц, Полоса пропускания 1 ГГц
