BD9G500EFJ-LAE2 / Rohm Semi
Добавить к сравнению
Неизолированный DC-DC преобразователь. Выдерживает входное напряжение до 76 В (импульсы до 85 В) при выходном токе до 5 А и напряжении от 1 В.
Особенности:
- Асинхронный понижающий DC-DC преобразователь;
- Встроенный МОП-транзистор верхнего плеча;
- Режим управления по току;
- Регулируемая частота: 100…650 кГц;
- Функция плавного запуска;
- Защита от перегрузки по току (OCP);
- Блокировка при снижении входного напряжения (UVLO);
- Отключение при перегреве (TSD);
- Защита от перенапряжения (OVP);
- Широкий диапазон входного напряжения: 7…76 В;
- Максимальное входное напряжение: 80 В;
- Устойчив к импульсам: 85 В (1 мс, скважность более 2);
- Точность опорного напряжения: 1.0 В ±1 %;
- Выходной ток: 5 A (макс.);
- Выходное напряжение: 1 В…0.97 х Uвхода;
- Потребляемый ток в режиме Shutdown: 0…10 мкА;
- Сопротивление RDS(ON) силового транзистора: 100 мОм;
- Диапазон рабочих температур: -40…+125 °C;

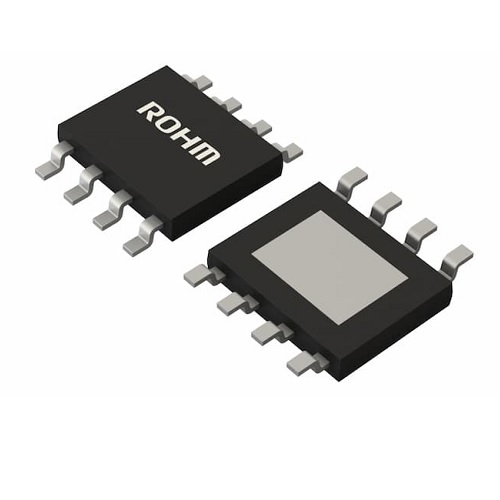

- Корпус HTSOP-J8: 4.9х6.0х1.0 мм
Корпус —, Тип преобразователя Асинхронный, понижающий , Режим преобразования Current mode , Входное напряжение, min 7 В, Входное напряжение, max 76 В, Выходное напряжение, min 1 В, Выходное напряжение, max 73 В, Максимальный выходной ток 4 А, Кол-во выходов 1 , Частота преобразования, min 100 кГц, Частота преобразования, max 650 кГц, Встроенные возможности EXT_SWITCH, Soft Start, Adjustable Freq. , Примечание Switching Regulator
| Количество |
Отгрузка
|
Цена с НДС
|
Примечание | Купить | Сумма |
|---|---|---|---|---|---|
| 11496 шт | — |
1 236,27
от 1 шт
|
−
+
|
0
|
|
Характеристики
-
Корпус—
-
Тип преобразователяАсинхронный, понижающий
-
Режим преобразованияCurrent mode
-
Входное напряжение, min7 В
-
Входное напряжение, max76 В
-
Выходное напряжение, min1 В
-
Выходное напряжение, max73 В
-
Максимальный выходной ток4 А
-
Кол-во выходов1
-
Частота преобразования, min100 кГц
-
Частота преобразования, max650 кГц
-
Встроенные возможностиEXT_SWITCH, Soft Start, Adjustable Freq.
-
ПримечаниеSwitching Regulator
