SD2421A / SDIC
SDICSD2421A – это цифро-аналоговый преобразователь токовой петли 4-20 мА. В нем применена сигма-дельта архитектура с 16-битным разрешением и малой интегральной нелинейностью ±0.01%. Питание устройства осуществляется от токовой петли с собственным потреблением 520 мкА. Встроенный стабилизатор может быть запрограммирован на напряжение 3, 3.3 или 5 В. Кроме того имеются два прецизионных источника опорного напряжения 1.25 и 2.5 В.
SD2421A можно использовать со стандартной схемой обмена данными по протоколу HART FSK без ухудшения характеристик. Подключение к микроконтроллеру осуществляется через стандартный трехпроводный последовательный интерфейс.
Основные параметры SD2421:
- Выходной ток: 4-20 мА;
- Сигма-дельта АЦП: 16 бит;
- Интегральная нелинейность АЦП: ±0.01%;
- Выбираемое напряжение встроенного стабилизатора: 3, 3.3 5 В;
- Источник опорного напряжения: 2.5 В и 1.25 В;
- Максимальный ток собственного потребления: 520 мкА;
- Совместимость с HART;
- Гибкий последовательный интерфейс (SPI);
- Программируемый токовый порог сигнала неисправности;
- Защита от короткого замыкания и защита от перегрузки по току;
- Рабочая температура: -40...+85 °С;

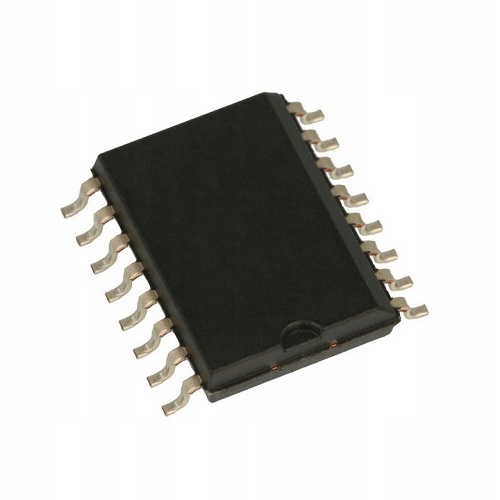

- Корпус: SOP-16 (широкий)
Корпус SOP16 , Кол-во каналов 1 , Тип выхода HART модем , Интерфейс обмена данными Serial , Рабочая температура -40 °C, Рабочая температура 85 °C
| Количество |
Отгрузка
|
Цена с НДС
|
Примечание | Купить | Сумма |
|---|---|---|---|---|---|
| нет в наличии | — |
555,00
от 1 шт
|
−
+
|
0
|
|
Характеристики
-
КорпусSOP16
-
Кол-во каналов1
-
Тип выходаHART модем
-
Интерфейс обмена даннымиSerial
-
Рабочая температура-40 °C
-
Рабочая температура85 °C
