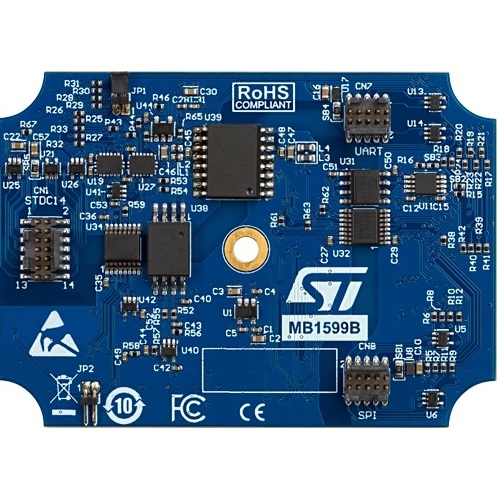

B-STLINK-ISOL / ST Microelectronics
Не поставляется
Добавить к сравнению
Плата B-STLINK-ISOL является дополнительным модулем для программатора-отладчика STLINK-V3SET, обеспечивающим гальваническую изоляцию и питающее напряжение от 1.65 В до 3.3 В для микроконтроллеров STM32.
Модуль помещается в оригинальный корпус STLINK-V3SET между основной платой STLINK-V3SET (MB1441) и ее адаптерной платой (MB1440), и обеспечивает доступ к сигналам моста и другим разъемам.
Особенности B-STLINK-ISOL:
- Стабилизатор питания 1.65…3.3 В и гальваническая изоляция для STLINK-V3SET;
- Испытательное напряжение изоляции 2.5 кВ СКЗ; рабочее напряжение изоляции 300 В СКЗ (IEC 62368-1:2014);
- Изоляция вход-выход и преобразование уровней для сигналов отладки SWD, SWV и JTAG;
- Изоляция вход-выход и преобразование уровней для сигналов виртуального COM-порта VCP (UART);
- Изоляция вход-выход и преобразование уровней для интерфейсов (SPI/UART/I2C/CAN/GPIOs);
- Закрытый корпус при использовании разъема STDC14 (STM32 SWD, SWV и VCP);
- Соединение, совместимое с адаптерной платой STLINK-V3SET (MB1440) для микроконтроллеров STM32 JTAG и моста
Функции Гальваническая изоляция, регулятор напряжения , Комплектация Board , Тип Дочерняя плата , Платформа STLINK-V3SET
Характеристики
-
ФункцииГальваническая изоляция, регулятор напряжения
-
КомплектацияBoard
-
ТипДочерняя плата
-
ПлатформаSTLINK-V3SET
