BLUENRG-345MT / ST Microelectronics

Не поставляется

Добавить к сравнению

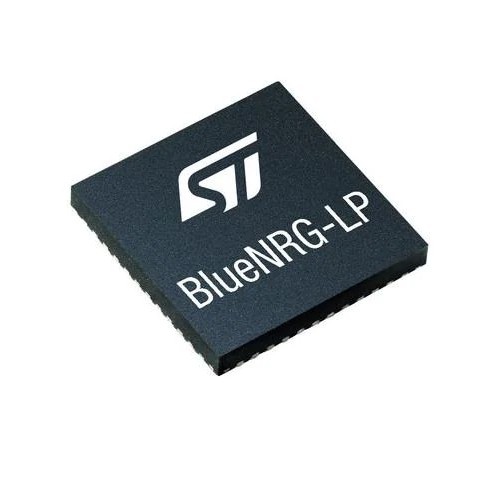

BLUENRG-345MT - система-на-кристалле (SoC) LOW POWER RF.

BlueNRG-LP — программируемый чип SoC, выпущенный компанией STMicroelectronics. Соответствует спецификации Bluetooth® Low Energy SIG версии 5.2, поддерживает работу в сетях Bluetooth Mesh, подходит для проприетарной беспроводной связи на частоте 2.4 ГГц для работы в приложениях со сверхмалой задержкой.

Новый чип отличается высокими характеристиками: радиочувствительность достигает -104 дБм, а выходная мощность +8 дБм. Встроенный высокоэффективный понижающий преобразователь SMPS и широкий набор режимов энергосбережения позволили снизить потребляемый ток в режиме сна до 600 нА, а потребление в режиме приема составляет лишь 3.4 мА, а в режиме передачи 4.3 мА.

BlueNRG-LP включает в себя микроконтроллер Cortex®-M0 +, который может работать на частоте до 64 МГц, а также сопроцессор BlueNRG (на базе DMA) для выполнения критически важных по времени операций BLE. Микросхема содержит 256 КБ Flash и 32 КБ RAM.

Технические характеристики:

Рабочая частота: 2.4 ГГц;
Режим работы: приемник-передатчик;
Стандарт передачи данных: Bluetooth Low Energy;
Версия стандарта протокола: Bluetooth 5.2;
Поддерживаемые профили: GAP, GATT, SM, L2CAP, LL, RF-PHY;
Скорость передачи данных: 2 Мбит/сек;
Напряжение питания: 1.7…3.6 В;
Ток потребления: 3.4 мА;
Мощность передатчика: 8 дБм;
Чувствительность приёмника: -104 дБ;
Рабочая температура: -40…+105 °С;
Габариты: 6х6х0.9 мм

Корпус VFQFPN48 , Рабочая частота 2.4 ГГц , Режим работы приёмник, передатчик , Стандарт передачи данных Bluetooth Low Energy , Версия стандарта протокола Bluetooth 5.2 , Поддерживаемые профили GAP, GATT, SM, L2CAP, LL, RF-PHY , Скорость передачи данных (макс) 2 Мбит/с, Напряжение питания, min 1.7 В, Напряжение питания, max 3.6 В, Ток потребления 3.4 мА, Мощность передатчика 8 дБм, Наличие встроенной антенны или антенного разъёма pin , Чувствительность приёмника -104 дБ, Длина 6 мм, Ширина 6 мм, Высота 0.9 мм, Рабочая температура -40 °C, Рабочая температура 85 °C, Примечания Поддержка LongRange, MESH-сети.

Описания и документация

b/bluenrg-lp.pdf

Характеристики

Корпус

VFQFPN48
Рабочая частота

2.4 ГГц
Режим работы

приёмник, передатчик
Стандарт передачи данных

Bluetooth Low Energy
Версия стандарта протокола

Bluetooth 5.2
Поддерживаемые профили

GAP, GATT, SM, L2CAP, LL, RF-PHY
Скорость передачи данных (макс)

2 Мбит/с
Напряжение питания, min

1.7 В
Напряжение питания, max

3.6 В
Ток потребления

3.4 мА
Мощность передатчика

8 дБм
Наличие встроенной антенны или антенного разъёма

pin
Чувствительность приёмника

-104 дБ
Длина

6 мм
Ширина

6 мм
Высота

0.9 мм
Рабочая температура

-40 °C
Рабочая температура

85 °C
Примечания

Поддержка LongRange, MESH-сети.
