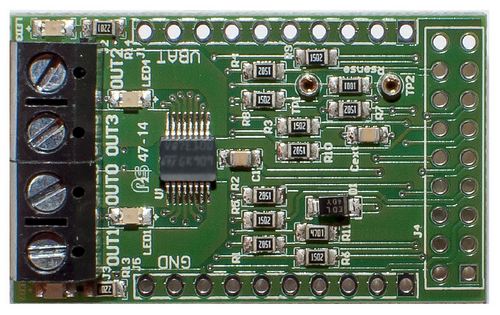

Оценочная плата STMicroelectronics EV-VNQ7E100AJ базируется на четырехканальном драйвере верхнего уровня, разработанного с применением технологии для автомобильных ключей VIPower. Установленный на плате интеллектуальный ключ VNQ7E100AJ способен коммутировать 4 нагрузки с заземленными выводами. Драйверы с улучшенными характеристиками (M0-7E) обладают чрезвычайно высокой точностью измерения тока и сохранением работоспособности при значительном снижении напряжения бортовой автомобильной сети во время запуска двигателя.

Особенности:

• Отладочная плата для оценки 4-канального драйвера верхнего уровня VNQ7E100AJ;
• Малое потребление в режиме ожидания;
• Логические входы/выходы совместимы с уровнями 3.3 и 5 В;
• Аналоговая обратная связь по току нагрузки;
• Индикация перегрузки и короткого замыкания на землю, отключения при перегреве;
• Определение короткого замыкания выхода на шину питания VCC;
• Переход в выключенное состояние при обрыве в цепи нагрузки;
• Отключение встроенной токовой диагностики;
• Защита от перегрузки, перенапряжения, обрыва цепей земли или питания, отключение при пониженном напряжении, самоограничение быстрых тепловых переходных процессов;
• Настраиваемая защита при перегреве или ограничении мощности;
• Защита от переполюсовки с внешними компонентами;
• Защита от электростатического разряда
• Рабочее напряжение питания: 4…28 В;
• Сопротивление открытого ключа: 100 мВ
• Ограничение выходного тока: 15 А;
• Потребление в режиме Stand-by: 0.5 мкА;
• Допустимое снижение напряжения: 2.85 В


Тип отладочного средства Оценочный модуль/плата , Применение Интеллектуальные ключи
