FDA803 - это одноканальные усилители мощности класса D с мостовым выходом и цифровым входом, предназначенные для автомобильных аудиосистем. Микросхемы разработаны с применением самой передовой технологии Bipolar-CMOS-DMOS (BCD).

Усилители включают в себя высококачественные цифро-аналоговые преобразователи и мощные выходные каскады на МОП-транзисторах.

Устройства могут работать в широком диапазоне напряжений питания 3.3…18 В, как со стандартными автомобильными аккумуляторами (включая провалы напряжения при пуске двигателя), так и с внешними источниками пониженного напряжения или ИБП.

FDA803 конфигурируются через интерфейс шины I2C и включают в себя полный диагностический массив, специально предназначенный для автомобильных приложений, включая инновационное обнаружение обрыва цепи нагрузки и смещение постоянного тока во время работы. Специальные функции позволяют избежать электромагнитных помех при работе с автомобильным тюнером.

Включение в контур обратной связи выходной LC-фильтр, позволило получить высокую линейность частотной характеристики и малые нелинейные искажения. Кроме того, усилители имеют возможность настройки величины ограничения мощности.

Особенности:

• Автомобильная квалифицикация AEC-Q100;
• Динамический диапазон: 107.5 дБА;
• Отношение сигнал/шум: 112 дБА;
• Общие гармонические искажения (THD): 0.01 % (1 Вт, 1 кГц);
• Цифровой вход I2S и TDM (4/8 /16CH TDM);
• Частота дискретизации на входе: 44.1 кГц, 48 кГц, 96 кГц и 192 кГц;
• Соответствие требованиям на электромагнитную совместимость для транспортных средств CISPR 25-класс V (4 редакция);
• Низкий ток покоя;
• Выходной фильтр нижних частот включен в обратную связь;
• Мощные выходы MOSFET, обеспечивающие высокую выходную мощность:
  • 1 x 25 Вт / 4 Ом при 14.4 В, 1 кГц, THD 1 %
  • 1 x 30 Вт / 4 Ом при 14.4 В, 1 кГц, THD 10 %
• Широкий диапазон рабочих напряжений от 3.3 В до 18 В;
• Допустимая нагрузка: 2 Ом;
• Функция ограничения мощности (настраивается через I2C);
• Диагностика по шине I2C:
  • короткое замыкание на шину питания или землю
  • обнаружение замыкания или обрыва нагрузки (также в режиме воспроизведения)
  • четыре порога предупреждения о температуре
• Детектор тока смещения на выходе;
• Детектор ограничения сигнала на выходе;
• Интегрированная тепловая защита;
• Защита от короткого замыкания и статических разрядов;

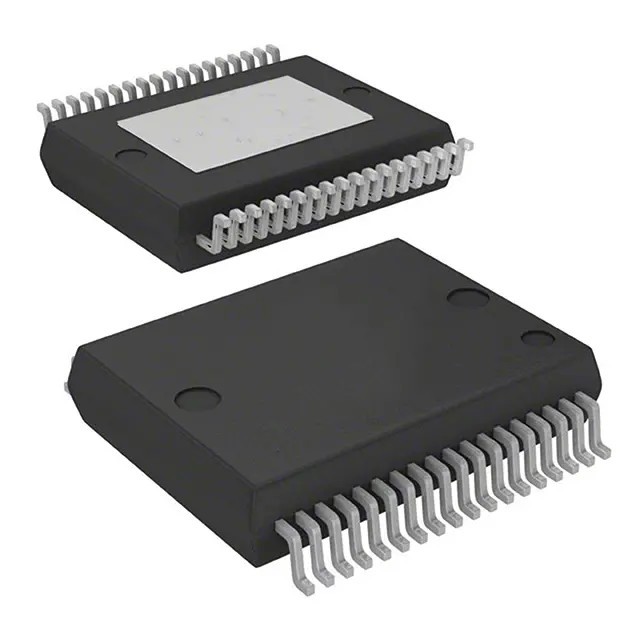

• Корпус: PowerSSO-36, FDAx03D - пластина для отвода тепла снизу

Конфигурация каналов 1 , Выходная мощность на канал 80 Вт, Напряжение питания, min 3.3 В, Напряжение питания, max 18 В, Диапазон рабочих температур, min -40 °C, Диапазон рабочих температур, max 125 °C, Примечание 80W, 1 Channel(s), 1 Func, BCDMOS, PDSO36
