ISM303DAC - это высокопроизводительная система с низким энергопотреблением, включающая в себя цифровые трехосевые акселерометр и анизотропный магниторезистивный магнитометр.
Акселерометр имеет 4 диапазона измерения от ±2 до ±16 g со скоростью выборок от 1 Гц до 6.4 кГц. Магнитометр имеет пределы измерений ±50 Гс и частоту выборок от 10 до 150 Гц. Передача данных производится по интерфейсам I2C и SPI.
Буфер FIFO с 256 уровнями накапливает данные акселерометра для сокращения количеств обращений к управляющему процессору.
Кроме этого датчик имеет функции самотестирования, обнаружения движения, падения, изменения магнитного поля. Магнитометр и акселерометр могут работать одновременно или раздельно с возможностью перевода в энергоэкономичный режим.

Особенности:

• 3-канальные магнитометр и акселерометр;
• Магнитный динамический диапазон: до ±50 Гс;
• Диапазон ускорений: ±2/±4/±8/±16 g;
• Динамическое переключение между режимами высокого разрешения, высокой частоты и энергосбережения;
• 16-битный вывод данных;
• Последовательные интерфейсы SPI/I2C;
• Напряжение питания: 1.71…1.98 В;
• Генерация прерываний для обнаружения свободного падения, движения и магнитного поля;
• Встроенное самотестирование для акселерометра и магнитометра;
• Встроенный FIFO: 256 (14 бит);
• Встроенный датчик температуры;
• Миниатюрный корпус: LGA-12, 2х2х1 мм;
• Рабочая температура: -40…+85 °C

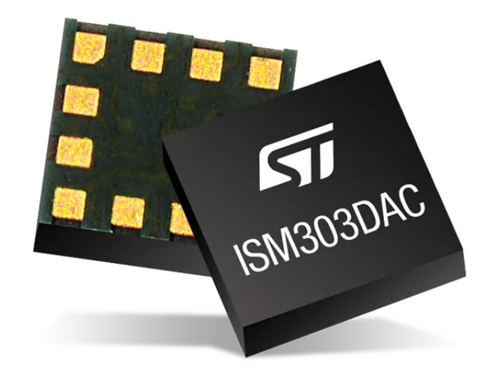

Корпус LGA12
