L6986H / ST Microelectronics

Не поставляется

Добавить к сравнению

Синхронный понижающий DC-DC преобразователь серии L6986H обеспечивающий выходной ток до 2 А. В состав серии входят две модели с фиксированными выходными напряжениями 3.3 В, 5 В и регулируемая с выходом от 0.85 В до входного напряжения. Силовой каскад построен на МОП-транзисторах с N- и P-каналом. Благодаря такой топологии преобразователь может работать с коэффициентом заполнения от 0 до 100 %. Широкий диапазон входного напряжения позволяет использовать его со стандартными шинами питания 5 В, 12 В и 24 В.

Собственное потребление преобразователей составляет 30 мкА при малых нагрузках в режиме низкого потребления (LCM), который предназначен для приложений, длительное время работающих в режиме ожидания. Режим с низким уровнем шума (LNM) обеспечивает постоянную частоту переключения и позволяет уменьшить пульсации выходного напряжения.

Встроенный супервизор генерирует сигнал сброса для внешних цифровых устройств (микроконтроллеры, ПЛИС). Его выход с открытым коллектором (RST) также позволяет реализовывать задержку сигнала управления включением.

Топология синхронного выпрямления, повышает эффективность при средней и большой нагрузке.

Особенности:

Входное напряжение: 4…38 В;
Фиксированное выходное регулируемое напряжение: 0.85 В…Vin;
Выходной ток: 2 А;
Собственное потребление при малой нагрузке (LCM, VOUT 3.3 В): 30 мкА;
Потребление в режиме Shutdown: 8 мкА;
Рабочая частота: 0.25…2 МГц;
Встроенный супервизор выходного напряжения;
Внешняя синхронизация;
Регулируемое время плавного запуска;
Ограничение выходного тока;
Защита от перенапряжения;
Отключение при перегреве;
Секвенсор выходного напряжения;
Сопротивление открытого транзистора: R DS(on) HS 180 мОм, R DS(on) 150 мОм;

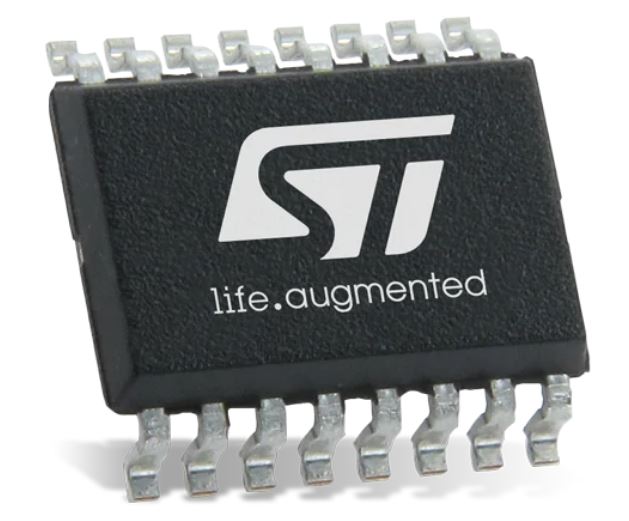

Корпус: HTSSOP-16

Входное напряжение, min 4 В, Входное напряжение, max 38 В, Выходное напряжение, min 850 мВ, Выходное напряжение, max 38 В, Максимальный выходной ток 2 А, Кол-во выходов 1 , Частота преобразования, min 250 кГц, Частота преобразования, max 2 МГц, Ток собственного потребления 30 мкА, Максимальная скважность преобразования 100 %

Описания и документация

l/l6986h.pdf

Характеристики

Входное напряжение, min

4 В
Входное напряжение, max

38 В
Выходное напряжение, min

850 мВ
Выходное напряжение, max

38 В
Максимальный выходной ток

2 А
Кол-во выходов

1
Частота преобразования, min

250 кГц
Частота преобразования, max

2 МГц
Ток собственного потребления

30 мкА
Максимальная скважность преобразования

100 %
