PM8803TR / ST Microelectronics

Не поставляется

Добавить к сравнению

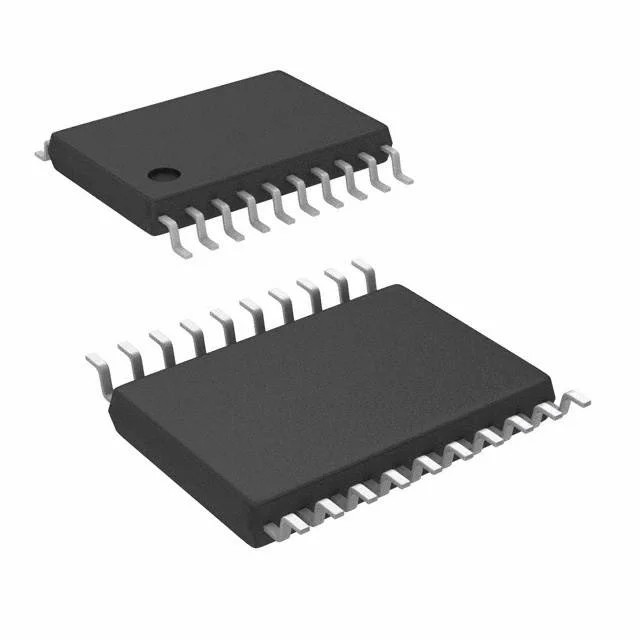

PM8803 объединяет интерфейс Power over Ethernet (PoE) и ШИМ-контроллер, чтобы упростить конструкцию питаемых устройств (powered device). PoE/PoE+ включает все функции, требуемые IEEE 802.3at, а также обнаружение подключения, классификацию, блокировку при провале напряжения (UVLO) и ограничение пускового тока. Производится в корпусе HTSSOP-20

Корпус HTSSOP20 , Тип преобразователя Buck, Flyback, Forward , Режим преобразования PWM, Current Mode, PoE−PD , Входное напряжение, min 1.5 В, Входное напряжение, max 48 В, Кол-во выходов 1 , Частота преобразования, min 100 кГц, Частота преобразования, max 1 МГц, Встроенные возможности EXT_SWITCH, OCP, UVLO, Thermal Shutdown , Примечание Switching Controller, Current-mode, 1000kHz Switching Freq-Max, PDSO20 , Рабочая температура -40 °C, Рабочая температура 85 °C

Описания и документация

p/pm8803.pdf

Характеристики

Корпус

HTSSOP20
Тип преобразователя

Buck, Flyback, Forward
Режим преобразования

PWM, Current Mode, PoE−PD
Входное напряжение, min

1.5 В
Входное напряжение, max

48 В
Кол-во выходов

1
Частота преобразования, min

100 кГц
Частота преобразования, max

1 МГц
Встроенные возможности

EXT_SWITCH, OCP, UVLO, Thermal Shutdown
Примечание

Switching Controller, Current-mode, 1000kHz Switching Freq-Max, PDSO20
Рабочая температура

-40 °C
Рабочая температура

85 °C
