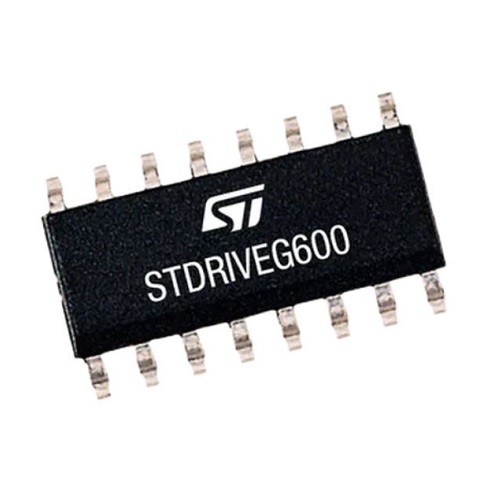

STDRIVEG600TR / ST Microelectronics

Не поставляется

Добавить к сравнению

STDRIVEG600 - это интегральный драйвер затворов для полумостовых силовых каскадов на нитрид-галлиевых транзисторах (GaN HEMT) или N-канальных MOSFET. Драйвер верхнего плеча выдерживает напряжение до 600 В и подходит для схем с шиной питания до 500 В. Блокировка при пониженном напряжении питания (UVLO) как верхнего, так и нижнего плеча предотвращает возможность выхода из строя силовых транзисторов. Кроме того, предусмотрена функция блокировки, которая исключает условия одновременного открытия верхнего и нижнего транзисторов.

Особенности:

Выходной ток драйвера вытекающий/втекающий при 25°C: 1.3/2.4 А (6 В), 5/6 А (15 В);
Раздельные выводы включения и выключения затвора;
Задержка распространения: 45 нс;
Входы 3 В, 5 В TTL/CMOS с гистерезисом;
Функция блокировки сквозных токов;
Защита от снижения напряжения питания (UVLO) для нижнего и верхнего плеча;
Отдельный вывод для выключения (SD/OD);
Защита от перегрева;
Устойчивость при скорости нарастания dV/dt: ±200 В/нс;
Диапазон рабочих температур перехода: -40…+125 °C;
Корпус: SO-16

Корпус SO16 , Кол-во нижних каналов 1 , Кол-во верхних каналов 1 , Максимальное напряжение смещения 600 В, Максимальный выходной ток нарастания 5 А, Максимальный выходной ток спада 6 А

Описания и документация

s/stdriveg600.pdf

Характеристики

Корпус

SO16
Кол-во нижних каналов

1
Кол-во верхних каналов

1
Максимальное напряжение смещения

600 В
Максимальный выходной ток нарастания

5 А
Максимальный выходной ток спада

6 А
