STEVAL-MKI141V2 / ST Microelectronics

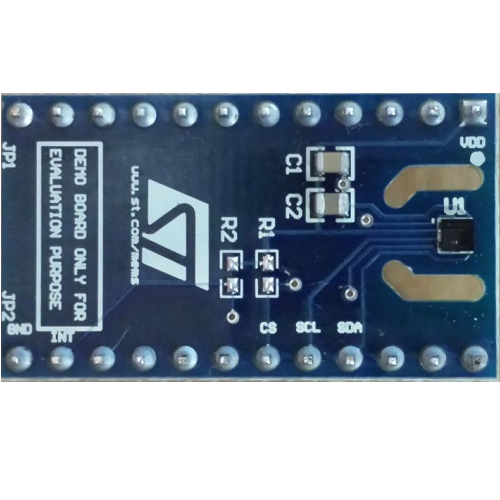

STEVAL-MKI141V2 – адаптационная плата, разработанная для облегчения оценки MEMS датчика относительной влажности и температуры HTS221. Плата представляет собой  эффективное решение для быстрого прототипирования и оценки возможностей датчика в непосредственном приложении пользователя. Производитель сопровождает изделие необходимым комплектом документов для самостоятельного изготовления пользователем печатной платы (референс дизайн). STEVAL-MKI141V2 может быть установлена в стандартную DIL24 панельку. Плата обеспечивает доступ ко всем выводам датчика и поставляется готовой к использованию с установленными на линии питания Vdd развязывающими конденсаторами.  Она также поддерживается материнской платой STEVAL-MKI109V2, на которой установлен 32-разрядный высокопроизводительный микроконтроллер. МК выполняет функцию моста между датчиком и PC, на котором можно использовать загружаемый графический интерфейс пользователя (Unico GUI) или программные процедуры для пользовательских приложений.

Встроенное ПО STEVAL-MKI109V2 должно быть обновлено до eMotion V3.0.7 FW или более поздней версии, а Unico GUI должно быть версии rel. 3.0.1.6 beta или более поздней. Обратите внимание, что для обеспечения точных измерений рекомендуется подключать STEVAL-MKI141V2 к STEVAL-MKI109V2, используя кабель длиной 20-30 см, чтобы исключить любые тепловые воздействия от устройств, установленных на основной плате.

Отличительные особенности:

• все выводы HTS221 (SPI и I²C интерфейсы) доступны на DIL 24;
• полная совместимость с материнской платой STEVAL-MKI109V2;
• соответствует RoHS.

Комплектация:
Плата STEVAL-MKI141V2.
