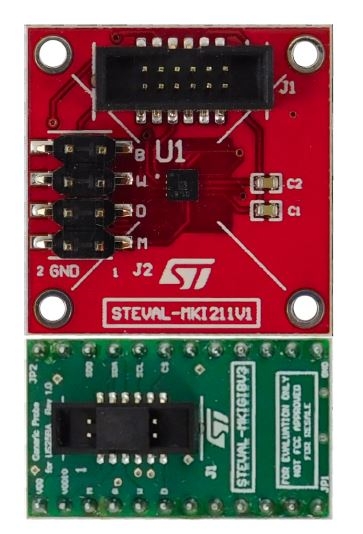

Оценочный комплект инерциального модуля iNemo STEVAL-MKI211V1K от STMicroelectronics включает в себя две платы: STEVAL-MKI211V1 - с трехосевым акселерометром LIS25BA и простой адаптер STEVAL-MKIGIBV3 для подключения к материнской плате STEVAL-MKI109V3 (в комплект не входит).

Датчик LIS25BA расположен точно в центре платы, которая может крепиться к оборудованию предназначенному для анализа вибраций с помощью двусторонней липкой ленты или винтов. Все контакты LIS25BA доступны на стандартном разъеме DIL-24 адаптерной платы STEVAL-MKIGIBV3.

Для работы с комплектом требуется материнская плата STEVAL-MKI109V3 базирующаяся на высокопроизводительном 32-разрядным микроконтроллером, выполняющая роль моста между датчиком и ПК, работающим с бесплатным графическим пользовательским интерфейсом Unico GUI.

Особенности:

• Акселерометр LIS25BA:
  • измеряемый диапазон вибраций: ±3.85 g
  • интерфейс TDM slave (временное мультиплексирование)
  • низкие шумы: 1.5 mg rms (X, Y), 2.4 mg rms (Z)
  • частотный диапазон: до 2340 Гц
  • разрядность выходных данных: 16-бит
• напряжение питания:1.71…1.99 В;
• компактный корпус: VFLGA-14, 2.5х2.5 мм;
• Расположение выводов на стандартном разъеме DIL-24 соответствует отладочной плате с IIS3DWB;
• Полностью совместим с материнской платой STEVAL-MKI109V3;
• Для упрощения установки платы на измеряемом оборудовании, в комплект включена двусторонняя липкая лента;
• Совместимость с RoHS и WEEE

Тип отладочного средства Демонстрационная плата , Применение Плата оценки STEVAL-MKI211V1K оснащена встроенным 3D акселерометром LIS25BA, который подключается плоским кабелем к простой адаптерной плате (STEVAL-MKIGIBV3), чтобы сделать ее совместимой с STEVAL-MKI109V3. , Примечание Комплект датчиков 3D цифрового акселерометра на базе LIS25BA
