STGAP2SCMtr / ST Microelectronics
Не поставляется
Изолированный драйвер затвора для высоковольтных полумостовых каскадов на мощных ключевых транзисторах (MOSFET, IGBT, или SiC). Драйверы имеют гальваническую изоляцию до 1700 В и обеспечивают выходной ток до 4 А. Выходы нижнего и верхнего плеча объединены и имеют один вывод. Кроме того в драйвере имеется схема для активного подавления эффекта Миллера с выходом CLAMP.
Для повышения надежности системы в устройстве предусмотрено защитное отключение при перегреве и снижении напряжения ниже допустимого порога. Два входа позволяют выбирать полярность управляющего сигнала, а также осуществлять блокировку сигнала в случае неисправности контроллера.
Особенности:
- Высоковольтная шина питания: до 1700 В;
- Выходной ток драйвера: 4 А при 25 °C;
- Малая задержка распространения: 100 нс;
- Функция защиты от просадки напряжения (UVLO);
- Напряжение питания драйвера: до 26 В;
- 3.3 В и 5 В TTL/CMOS входы с гистерезисом;
- Выключение при перегреве;
- Функция Standby
Корпус SOIC8 , Кол-во нижних каналов 0 , Кол-во верхних каналов 1 , Максимальное напряжение смещения 1.7 кВ, Максимальный выходной ток нарастания 4 А, Максимальный выходной ток спада 4 А, Напряжение изоляции 1.7 кВ, Опции Active Miller clamp , Рабочая температура -40 °C, Рабочая температура 125 °C, Примечание Buffer or Inverter Based IGBT Driver
Характеристики
-

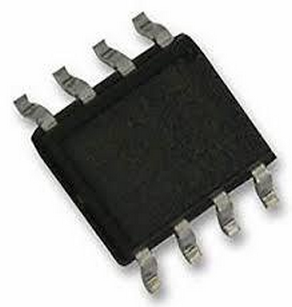

КорпусSOIC8
-
Кол-во нижних каналов0
-
Кол-во верхних каналов1
-
Максимальное напряжение смещения1.7 кВ
-
Максимальный выходной ток нарастания4 А
-
Максимальный выходной ток спада4 А
-
Напряжение изоляции1.7 кВ
-
ОпцииActive Miller clamp
-
Рабочая температура-40 °C
-
Рабочая температура125 °C
-
ПримечаниеBuffer or Inverter Based IGBT Driver
