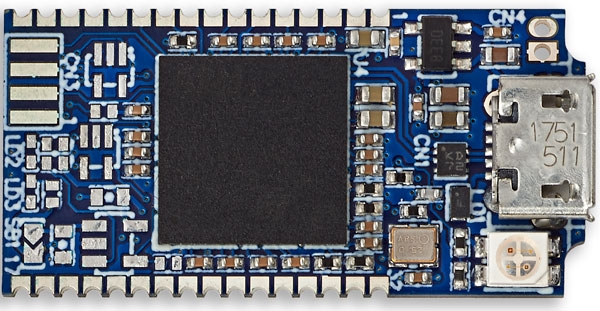

STLINK-V3MODS - это компактная плата внутрисхемного отладчика/программатора для микроконтроллеров STM32. Для связи с микроконтроллером STM32, расположенным на плате приложения используются интерфейсы JTAG/SWD. STLINK-V3MODS предоставляет интерфейс виртуального COM-порта, позволяющий главному ПК обмениваться данными с целевым микроконтроллером через один UART и выполнять функции интерфейсного моста (SPI, I2C, CAN, GPIO). Это позволяет программировать целевой МК непосредственно на плате с помощью загрузчика. STLINK-V3MODS готов к встраиванию в главное приложение и может монтироваться пайкой на материнскую печатную плату.

Особенности:

• Программатор/отладчик микроконтроллеров STM32;
• Монтаж на печатную плату с помощью 2 x 16 переходных отверстий диаметром 1.27 мм;
• Питание через разъем USB (Micro-B);
• Интерфейс USB Full Speed 2.0;
• Поддержка обновления прошивки (DFU);
• Особенности JTAG/SWD:
  • поддержка напряжений приложений от 3 до 3.6 В В при совместимости  входов с 5 В;
  • поддержка JTAG;
  • поддержка связи SWD и SWV;
• Особенности виртуального COM-порта:
  • Поддержка напряжений приложений от 3 В до 3.6 В при совместимости  входов с 5 В;
• Частота VCP: до 15 МГц;
• Особенности мультистандартного моста USB − SPI/UART/I2C/CAN/GPIO:
  • поддержка напряжения приложения от 3 до 3.6 В при совместимости  входов с 5 В;
• Программирование Flash-памяти перетаскиванием (Drag-and-drop);
• Два цветных светодиода: передача данных, питание;
• Размер: 15х30 мм

Тип USB-JTAG программатор
