STM32H747I-DISCO / ST Microelectronics

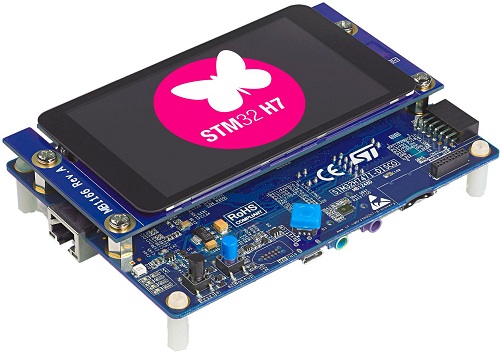

STMicroelectronics STM32H747I-DISCO Discovery Kit представляет собой законченную демонстрационную платформу на базе микроконтроллера STM32H747XIH6. Комплект предназначен для упрощения разработки пользовательских приложений.

Особенности STM32H747I-DISCO:

• Двухядерный микроконтроллер STM32H77XIH6 Arm Cortex-M7/M4   с 2 МБ Flash-памяти и 1 МБ оперативной памяти в корпусе TFBGA240 + 25;
• 4" сенсорный LCD-дисплейный модуль с интерфейсом MIPI DSI;
• Ethernet (IEEE802.3-2002);
• USB OTG HS;
• Аудио кодек SAI;
• Цифровые микрофоны ST-MEMS;
• Флэш-память 2 x 512 Мбит (Quad-SPI NOR);
• SDRAM: 256 Мбит;
• 4 пользовательских светодиода;
• 2 кнопки: сброс и пользовательская;
• Джойстик с кнопкой выбора;
• Подключение плата расширения STMod+ fan-out для сторонних модулей;
• Гибкие варианты питания: ST-LINK USB VBUS, разъем USB OTG или внешние источники;
• Программатор/отладчик STLINK-V3E с возможностью ренумерации через USB: устройство хранения, виртуальный COM-порт и порт отладки;
• Библиотеки бесплатного программного обеспечения и примеры, доступные в пакете STM32CubeL4 MCU;
• Поддержка широкого выбора интегрированных сред разработки (IDE) включая IAR, Keil, IDE на основе GCC;
• Разъемы платы:
  • камера (8 бит);
  • USB с Micro-AB;
  • Ethernet RJ45;
  • вход и выход SPDIF RCA;
  • разъем для стереогарнитуры со входом для аналогового микрофона;
  • аудио разъем для внешних динамиков;
  • слот для карты microSD;
  • 10-контактный TAG-Connect;
  • STDC14 - 10-контактный с шагом 1.27 мм для отладки Arm Cortex;
• Разъемы расширения:
  • Ардуино UNO V3;
  • Pmod тип 2A и тип 4A;
  • STMod+;
  • 2х10 контактный для дочерней платы аудио MEMS

Ядро ARM Cortex-M7 + ARM Cortex-M4 , Платформа Discovery , Компоненты STM32H747XI
