Отладочная платформа на базе STM32H753XIH6; сенсорный TFT-дисплей; STLINK-V3E

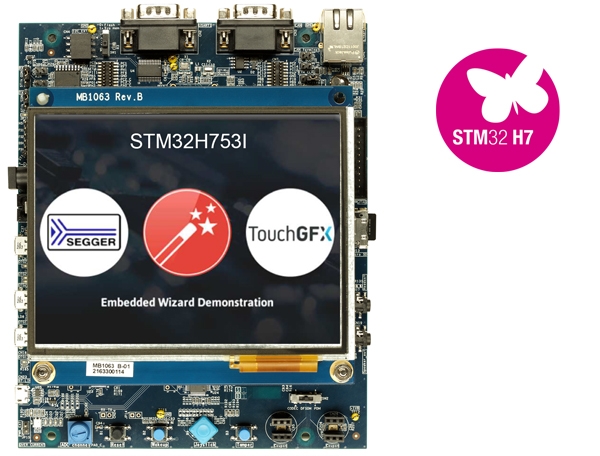

Отладочная плата STM32H753I-EVAL (STM32H7x3I-EVAL) является высокотехнологичной платформой разработки для микроконтроллера STM32H753XI на основе Arm Cortex-M7. Плата STM32H753I-EVAL обеспечивает доступ ко всем периферийным устройствам STM32 для пользовательских приложений и включает встроенный отладчик/программатор ST-LINK.
Полный спектр аппаратных функций STM32H753I-EVAL помогает разрабатывать приложения и оценивать все периферийные устройства: USB OTG_HS и FS, Ethernet, FD-CAN, USART, аудио ЦАП и АЦП, цифровой микрофон, SRAM, SDRAM, FLASH-память NOR, Twin Quad- FLASH-память SPI, карта памяти microSD 3.0, цветной ЖК-дисплей TFT с диагональю 5.7 дюйма и разрешением 640x480 с сенсорным экраном и аппаратный криптографический ускоритель.
Разъемы расширения обеспечивают простой способ добавления специализированных функций, а трассировка ETM поддерживается с помощью внешних датчиков.

Особенности:

• STM32H753XIH6 Микроконтроллеры Arm Cortex с 2 МБ Flash-памяти и 1 МБ ОЗУ в корпусе TFBGA240+25;
• 5.7"  640x480 TFT цветной ЖК-дисплей с сенсорным экраном;
• Ethernet, совместимый с IEEE-802.3-2002;
• USB OTG_HS и OTG_FS;
• I²C совместимый последовательный интерфейс;
• RTC с аккумуляторной резервной батареей;
• SAI аудио ЦАП;
• ST-MEMS цифровые микрофоны;
• Карта microSD с интерфейсом 8 Гб (или более) SDIO3.0;
• 8 М×32-бит SDRAM, 1 М×16-бит SRAM и 8 М×16-бит NOR Flash-память;
• Flash-память 1 Quad-SPI NOR 1 Гбит или две Flash-памяти Quad-SPI NOR 512 Мбит/с;
• Потенциометр;
• 4 цветных пользовательских светодиода;
• Сброс, пробуждение, тампер или кнопки;
• Джойстик с 4-сторонним управлением и селектором;
• Разъемы платы:
  • Разъем питания Power jack;
  • 3 интерфейса USB с разъемом Micro-AB;
  • RS-232;
  • Ethernet RJ45;
  • FDCAN-совместимое соединение;
  • Разъем для стереонаушников, включая вход для аналогового микрофона;
  • Два аудиоразъема для внешних динамиков;
  • карта microSD;
  • JTAG/SWD и ETM;
  • Удлинительные разъемы и разъемы памяти для дочерней или проводной платы;
• Гибкие варианты питания: ST-LINK USB V BUS или внешние источники;
• Встроенный программатор-отладчик STLINK-V3E с USB ренумерацией: устройство хранения, виртуальный COM порт и порт отладки;
• Комплексные библиотеки бесплатного программного обеспечения и примеры, доступные с пакетом MCU STM32Cube;
• Поддержка широкого выбора интегрированных сред разработки (IDE), включая IAR Keil, IDE на основе GCC

Ядро Cortex-M7 , Платформа Eval
