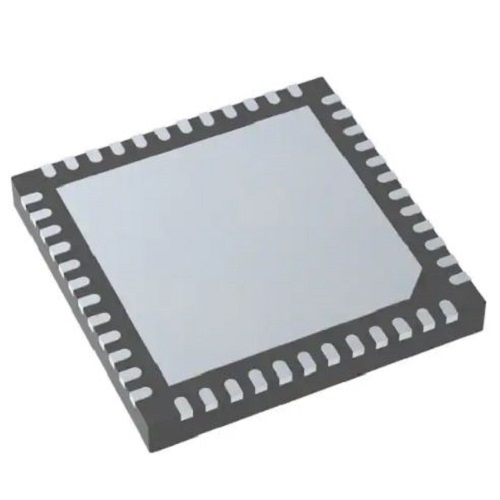

STM32WB15CCU6 / ST Microelectronics
Не поставляется
STM32WB15CC – это многопротокольный беспроводной микроконтроллер поддерживающий спецификации Bluetooth LE 5.2. Он содержит ядро Arm Cortex-M0+ предназначенное для управления радиоканалом и выполнения всех низкоуровневых операций. Второе 32-битное ядро Arm Cortex-M4 (64 МГц), отличается высокой энергоэффективностью, поддерживает операции с плавающей запятой, имеет полный набор инструкций DSP и блок защиты памяти.
Микроконтроллер имеет высокоскоростную память (320 КБ Flash, 48 КБ SRAM) и широкий набор усовершенствованных устройств ввода-вывода и периферии. Flash-память и SRAM оборудованы несколькими функциями защиты от чтения / записи. Криптографическую защиту при передаче данных обеспечивают блоки AES, PKA и RNG. Для обработки аналоговых сигналов предлагается 12-битный АЦП (2.5 Msps) и малопотребляющий компаратор.
Особенности STM32WB15CC:
- Радиотракт:
- 2.4 ГГц;
- радиотрансивер, поддерживающий спецификацию Bluetooth 5.2;
- чувствительность: -95.5 дБм (BLE, 1 Мбит/с);
- мощность передатчика: до 5.5 дБм;
- встроенное устройство согласования антенны;
- максимальная скорость 2 Мбит/с;
- выделенный 32-битный ARM-процессор Cortex M0+ для управления радиоканалом в режиме реального времени;
- точный индикатор уровня принимаемого сигнала (RSSI) для управления питанием;
- совместим с системами требующими соблюдения радиочастотных правил ETSI EN 300 328, EN 300 440, FCC 47 CFR Part 15 и ARIB STD-T66;
- поддержка внешнего усилителя мощности;
- Доступен интегрированный пассивный чип (IPD) для согласования импедансов и фильтрации гармоник (MLPF-WB-01E3);
- Энергоэффективная платформа:
- напряжение питания: 1.7...3.6 В;
- рабочая температура: -40...+85 С;
- потребляемый ток в режиме shutdown:12 нА;
- потребляемый ток в режиме Standby + RTC + RAM 48 КБ: 610 нА;
- активный режим МК: 33 мкА/МГц при включенном радиотракте и преобразователе питания;
- потребляемый ток: приемник 4.5 мА, передатчик 5.2 мА (0 дБм);
- Ядро: Arm Cortex-M4;
- производительность: 1.25 DMIPS/MHz (Drystone 2.1);
- Управление питанием и сбросом:
- высокоэффективный понижающий преобразователь с интеллектуальным режимом обхода;
- функция BOR с пятью выбираемыми порогами;
- ультранизкое потребление POR/PDR;
- программируемый детектор напряжения (PVD);
- режим VBAT с RTC и резервными регистрами;
- Источники тактирования:
- кварцевый генератор 32 МГц со встроенными конденсаторами подстройки частоты (радиотракт и процессор);
- кварцевый генератор 32 кГц для RTC (LSE);
- встроенный маломощный RC-генератор 32 кГц (LSI1);
- встроенный RC-генератор 32 кГц с малым дрейфом (LSI2);
- встроенный мультискоростной генератор 100 кГц до 48 МГц с заводской подстройкой;
- высокоскоростной встроенный RC-генератор 16 МГц с заводской подстройкой;
- ФАПЧ для тактовой синхронизации системы и АЦП;
- Память:
- 320 KB Flash с защитой от чтения/записи проприетарного кода (PCROP);
- 48 КБ SRAM, в том числе 36 КБ с аппаратной проверкой четности;
- 20x32-битный регистр резервного копирования;
- загрузчик, поддерживающий интерфейсы USART, SPI, I2C;
- однократно программируемая постоянная память (OTP): 1 КБ;
- Корпус: UFQFPN-48
Конструктивное исполнение чип , Корпус UFQFPN48 , Рабочая частота 2,4 ГГц , Режим работы приемник, передатчик , Стандарт передачи данных BLE 5.2 , Версия стандарта протокола 5.2 , Поддерживаемые интерфейсы 2 x USART; SPI; I2C; ADC 12 bit; Touch sensing; Timers, Watchdog , Скорость передачи данных (макс) 1 Мбит/с, Напряжение питания, min 1.7 В, Напряжение питания, max 3.6 В, Ток потребления 4.5 мА, Мощность передатчика 5.5 дБм, Наличие встроенной антенны или антенного разъёма pin , Чувствительность приёмника -95.5 дБ, Длина 7 мм, Ширина 7 мм, Рабочая температура -40 °C, Рабочая температура 85 °C, Примечания Ядро STM32 Cortex-M4F; 320 кБ Flash и 48 кБ RAM
Характеристики
-
Конструктивное исполнениечип
-
КорпусUFQFPN48
-
Рабочая частота2,4 ГГц
-
Режим работыприемник, передатчик
-
Стандарт передачи данныхBLE 5.2
-
Версия стандарта протокола5.2
-
Поддерживаемые интерфейсы2 x USART; SPI; I2C; ADC 12 bit; Touch sensing; Timers, Watchdog
-
Скорость передачи данных (макс)1 Мбит/с
-
Напряжение питания, min1.7 В
-
Напряжение питания, max3.6 В
-
Ток потребления4.5 мА
-
Мощность передатчика5.5 дБм
-
Наличие встроенной антенны или антенного разъёмаpin
-
Чувствительность приёмника-95.5 дБ
-
Длина7 мм
-
Ширина7 мм
-
Рабочая температура-40 °C
-
Рабочая температура85 °C
-
ПримечанияЯдро STM32 Cortex-M4F; 320 кБ Flash и 48 кБ RAM
